產品簡介

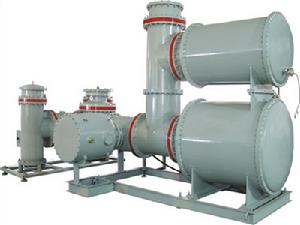

GIS高壓組合試驗設備隨著我國電力行業的發展，電網的電壓等級越來越高，現在已達到1000KV電壓等級。電力發電、輸變電、供電及電力設備生產企業對試驗設備的電壓等級要求越來越高，對試驗設備的容量要求也越來越大，而原有的試驗設備已難滿足現在電力企業的需要，我公司根據市場的實際需求，與今年研製成了針對GIS電力設備試驗的高電壓、大容量充氣式無局放組合電器試驗設備（GTU）， GIS高壓組合試驗設備 填補了我國GIS領域無高壓試驗設備生產能力的空白。
產品別稱
GIS高壓組合試驗設備、GTU氣體試驗裝置、GTS氣體試驗系統、氣體高壓組合試驗裝置.
產品特性
◆ 新產品的技術特點
該產品是將高壓升壓、高壓測量、高壓耦合電容器以及高壓互感器標準等高壓試驗所需不見集成在一個全封閉的空間中，高電壓的產品有一下兩種方式既：一是利用電抗器的電感與被試品電容實現電壓諧振，在被試品中獲得高電壓、大電流；二是用高壓變壓器直接產品所需的高電壓。不管採用哪種方式產品的高壓都是密封在一個具有很好密封和禁止的容器中，當進行高壓收益按特別是進行布局房試驗時沒有外接的干擾，試驗效果能與禁止室中的效果媲美。魷魚高電壓全密封在一個禁止的空間中，外界人體所接觸的部件均為地電位，所以不會發生人體碰到後高壓的危險，這種高壓試驗設備也是最安全的一種高壓試驗設備。是當前高電壓試驗的一種全新的方法與潮流，此產品在國外經濟發達地區已經得到廣泛的套用，而我國在這方面尚出來起步階段。
◆ 新產品的套用範圍
此產品主要用於高電壓、大容量的GIS電力試驗設備的絕緣耐壓試驗、局部放電試驗一級GIS互感器的精度試驗，如GIS變電站、GIS電力設備生產廠家、絕緣子生產廠家產品的絕緣試驗和局部放電試驗。
在該設備上增加一個高壓套管接口就能將高壓引出，可對傳統的高壓電器進行各種高壓試驗。
技術參數
◆ 基本性能：
電壓等級：100kV、200kV、250kV、300kV、500kV、750kV、1000kV；
容 量：50-2000kVA；
高壓產品的方式：高壓變壓器升壓和串聯諧振（工頻、變頻），所有升壓方式均為一級升壓無需串級升壓；
輸入電壓：0.35-10kV（一次電壓）；
局 放 量：額定電壓下3Pc（普通環境）；
阻抗電壓：5%±1；
溫 升：額定電流運行60分鐘其溫升不大於65k（50Hz）
◆ 設備配置：
基本配置：高壓發生器、高壓耦合電容器、高壓分壓器、控制台及低壓補償電抗器、局部放電測試儀、變頻電源；
可選配置：高精度電壓互感器、三相試驗轉換開關和不同廠家盆式絕緣子的對接口以及試驗所用的一切工裝。
