簡介

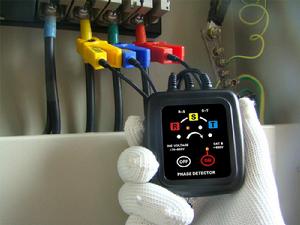

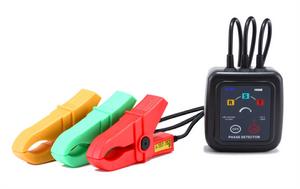

ETCR1000A非接觸型相序表是傳統相序檢測方法的重大突破,傳統的相序檢測是必須將三相電線的接線柱撥開,將相序表的三個裸露夾子或測試針連線到裸露的3條火線上,而非接觸型型相序表採用鉗形非接觸感應式測量,不用撥開電線,無需接觸高壓裸露火線,直接將三個超感應高絕緣鉗夾分別夾住三相火線的絕緣外皮即可檢測相序,同時聲光指示三相電源相序的正相或逆相狀態
ETCR1000A 非接觸型相序表同時具有活線檢查、簡易檢電、
斷路查找、斷點定位、線路檢修等功能。檢測快捷、方便,
顯示一目了然,是三相電源相序、電機檢測、
線路檢修的安規儀器!
別稱
非接觸型檢相器、相序計、低壓相序表、電路相序檢測儀、ETCR1000A相序計、測序儀、
特點
1、玲瓏機身、貼心設計、專利技術、國際領先
2、非接觸式! 無需裸露金屬導體,3個超感應高絕緣鉗夾夾住被測電線絕緣外皮即可
3、LED動態顯示,三相電源的相序一目了然
4、超感應坡莫合金鉗夾,靈敏可靠
5、電線的活線檢查、簡易檢電、缺相判斷、斷點查找、線路檢修
6、自動關機,降低電池消耗
7、超低功耗,連續工作約200小時。
技術規格
電 源 | DC3V 2節5號錳合金電池(R6P),連續使用時間約200小時 |
活電範圍 | AC70~1000V,40~70Hz(正弦波連續輸入) |
開機指示 | 開機後,開機指示燈亮 |
自動關機 | 開機約3分半鐘後,儀表自動切斷電源 |
儀表尺寸 | 寬高厚70mm×75mm×30mm |
鉗夾引線長 | 0.5m |
儀表重量 | 約180g(含電池) |
工作溫濕度 | -10℃~55℃;80%rh以下 |
存儲溫濕度 | -20℃~60℃;90%rh以下 |
測量最高電壓 | AC1000V |
絕緣強度 | 5.4kVrms |
最大額定功率 | 100mVA |
功能
檢相(正相、逆相、缺相)、活線檢查、簡易檢電、斷點定位、線路檢修。
適合安規
EN61010-1:2001、EN61010-031:2002、污染等級2、CAT Ⅲ(600V)、瞬間過電壓6000V
