基本概況
ED圈為眾多工業密封件中的一種，作為管接頭、液壓堵頭、過渡接頭等氣動液壓接頭專用密封件，比傳統的O型圈的密封效果更好。這種彈性體密封件用來作為軸向靜態密封，套用在螺紋油口和螺桿端頭，截面在高壓下都幾乎保持恆定。
對比優點

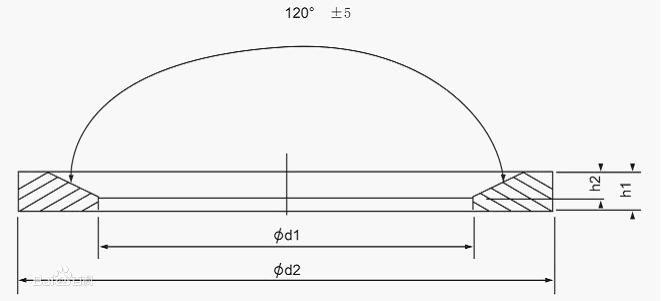

合併圖冊截面的機械變形小
在壓力循環期間無相對運動
長期保持優異的密封性能
工作壓力可達60Mpa
表示方法
常用材料
丁腈橡膠（NBR）氟橡膠（VITON） 三元乙丙橡膠（EPDM）矽橡膠（VMQ） 氯丁橡膠（CR）丁苯橡膠（SBR） 氫化丁腈（HNBR）
常用尺寸表
| SIZE | 英制 | 螺紋 | 尺寸 |
| 8 | —— | M8*1.0 | 6.5*9.9*1.0 |
| 10 | G1/8A | M10*1.0 | 8.4x11.9x1.0 |
| 12 | —— | M12*1.5 | 9.8x14.4x1.5 |
| 14 | G1/4A | M14*1.5 | 11.6x16.5x1.5 |
| 16 | —— | M16*1.5 | 13.8x18.9x1.5 |
| 17 | G3/8A | G3/8"*19 | 14.7x18.9x1.5 |
| 18 | —— | M18*1.5 | 15.7x20.9x1.5 |
| 20 | —— | M20*1.5 | 17.8x22.9x1.5 |
| 21 | G1/2A | G1/2"*14 | 18.5x23.9x1.5 |
| 22 | —— | M22*1.5 | 19.6x24.3x1.5 |
| 24 | 5/8 | M24*1.5 | 21.8*26.9*1.5 |
| 26 | G3/4A | M26*1.5 | 23.9x29.2x1.5 |
| 27 | G3/4A | M27*2.0 | 23.9x29.2x1.5 |
| 33 | G1A | M33*2.0 | 29.7x35.7x2.0 |
| 42 | G1-1/4 | M42*2.0 | 38.8x45.8x2.0 |
| 48 | G1-1/2 | M48*2.0 | 44.7x50.7x2.0 |
| 60 | 2 | M60*2.0 | 56.5*66.5*4.0 |

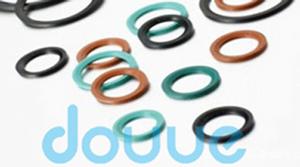

ED圈
