概述
DS1875能夠控制並監測突發模式發射機、APD接收機和視頻接收機的所有功能。內置一個APD偏置電源控制器，並提供所有SFF-8472診斷和監測功能。DS1875和MAX3643雷射驅動器配合使用可提供APC環路、調製電流控制和視覺保護功能。10個ADC通道用來監測VCC、溫度(兩者都是內部信號)以及8個外部監視輸入(MON1–MON8)，可滿足發射機、數字接收機、視頻接收機和APD接收信號監測要求，共提供4路DAC輸出。帶反饋和補償引腳的PWM控制器用於產生APD偏置或作為降壓轉換器。5個I/O引腳可用於其它監測和配置。

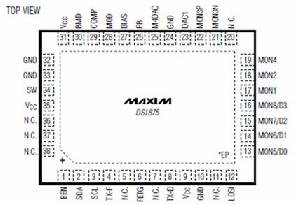

DS1875引腳配置圖關鍵特性
滿足突發工作模式的PON突發時序要求
雷射偏置由APC環路及溫度查找表(LUT)控制
雷射調製由溫度查找表(LUT)控制
總共6個DAC：4個外部，2個內部
2個8位DAC，MON4電壓控制選擇其中之一
內部8位DAC由溫度檢索查找表控制
PWM控制器
升壓或降壓模式
升壓模式：通過選擇外部元件產生高達90V的偏置電壓
131kHz、262kHz、525kHz或1050kHz開關頻率可選
可選擇的快速關斷功能可實現APD過流保護
10個模擬監測通道：溫度、VCC、8個監測器
內置工廠校準的溫度感測器
RSSI具有29dB的動態範圍
5個I/O引腳用於其它控制和監測功能，其中4個是數字I/O或模擬監測
全面的故障監測提供可禁止雷射關斷功能
兩級加密讀寫操作可保護校準數據
120位元組密碼1保護存儲器
128位元組密碼2保護存儲器，位於主器件地址
256個額外位元組位於A0h從器件地址
I2C兼容接口用於校準和監測
2.85V至3.9V工作電壓
-40°C至+95°C的工作溫度範圍
38引腳TQFN (5mm x 7mm)封裝
套用領域
APD控制器
BPON、GPON或EPON光通信三工器
SFF、SFP和SFP+收發器模組
