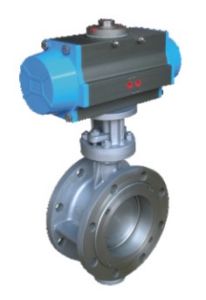

D643H法蘭式硬密封GT型氣動蝶閥

D643H法蘭式硬密封GT型氣動蝶閥

型號：D643H
公稱通徑:50-1200
公稱壓力:常壓
適用溫度:常溫
適用介質:
適用標準:國標
驅動方式:氣動
材質:

法蘭式硬密封氣動蝶閥產品介紹：
D643H法蘭式硬密封氣動蝶閥廣泛適用於電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建築給水排水管路上作切斷或調節流量作用，氣動閥門設計採用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠，密封圈選用不鏽鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點。法蘭式硬密封氣動蝶閥閥門軸向定位裝置，解決軸向密封面磨損易泄漏的難題，傳動裝置可任意方向安裝，過流面積大，流阻係數小，流通能力強抗老化、抗輻射、經久耐用。法蘭式硬密封氣動蝶閥密封可調節，10萬次壽命無泄漏。
法蘭式硬密封氣動蝶閥主要參數：

公稱通徑DN（mm）		50-1200
公稱壓力PN(MPa)		1.0		1.6		2.5
公稱壓力 (MPa)	強度試驗	1.5		2.4		3.75
	密封試驗	1.1		1.76		2.75
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	不鏽鋼
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類		醋酸類
	適用溫度	-40℃～200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計製造	結構長度	法蘭尺寸	壓力溫度		試驗檢驗
		GBT/12238	GB12221	GB9113	GB9131		GB13927

法蘭式硬密封氣動蝶閥主要尺寸：

公稱通徑 DN（mm）	尺寸（mm）											執行器型號 （僅供參考）
	L	H	D(1.6)	D(2.5)	D(4.0)	D1(1.6)	D1(2.5)	D1(4.0)	n-d(1.6)	n-d(2.5)	n-d(4.0)
50	108	112	165	165	165	125	125	125	4-18	4-18	4-18	GTD-65
65	112	115	185	185	185	145	145	145	4-18	8-18	8-18	GTD-80
80	114	120	200	200	200	160	160	160	8-18	8-18	8-18	GTD-80
100	127	138	220	235	235	180	190	190	8-18	8-22	8-22	GTD-100
125	140	164	250	270	270	210	220	220	8-18	8-26	8-26	GTD-115
150	140	175	285	300	300	240	250	250	8-22	8-26	8-26	GTD-125
200	152	200	340	360	375	295	310	320	12-22	12-26	12-30	GTD-160
250	165	243	405	425	450	355	370	385	12-26	12-30	12-33	GTD-190
300	178	250	460	485	515	410	430	450	12-26	16-30	16-33	AW13
350	190	280	520	555	580	470	490	510	16-26	16-33	16-36	AW17
400	216	305	580	620	660	525	550	585	16-30	16-36	16-39	AW17
450	222	350	640	670	685	585	600	610	20-30	20-36	20-39	AW20
500	229	380	715	730	755	650	660	670	20-33	20-30	20-42	AW20
600	267	445	840	845		770	770		20-36	20-39		AW28
700	292	480	910	960		840	875		24-36	24-42		AW35
800	318	530	1025	1085		950	990		24-39	24-48		AW35
900	330	580	1125	1185		1050	1090		28-39	28-48		AW40
1000	410	650	1255	1320		1170	1210		28-42	28-56		AW40
1200	470	760	1485	1530		1390	1420		32-48	32-56		AW40
