一、概述

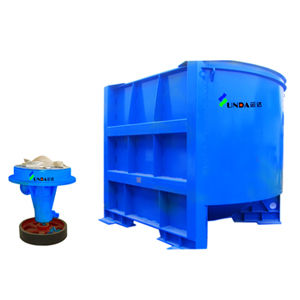

D型水力碎漿機外觀圖D型系列水力碎漿機是在現有傳統立式碎漿機基礎上參考國外有關資料設計而成。其主要特點是：伏克斯轉子偏離中心位置，使漿料與轉子的接觸更迅速，頻率更高。傳統的水力碎漿機產生一種無阻礙的鏇流，紙料從加入處按螺鏇線向中心轉子處運動，而D型水力碎漿機則改變了這種流動方式，使紙料更快捷地與轉子接觸，這樣可縮短從紙料加入到碎解處理的時間，並可在不增加動力和容積的情況下提高生產能力。
D型系列水力碎漿機一般配有絞繩機和沉渣井，絞繩機可除去纏繞性雜質，如塑膠包裝袋、繩頭、鐵絲等：推薦的絞繩機型號為ZTS1，槽體底有一長方形接口，該口接沉渣井再通過雜質分離機除去塑膠泡沫和其它輕雜物，實現連續生產，沉渣井底部沉積重雜物定期排出。該接口也可僅配重渣收集槽實現間歇生產。
二、主要技術參數

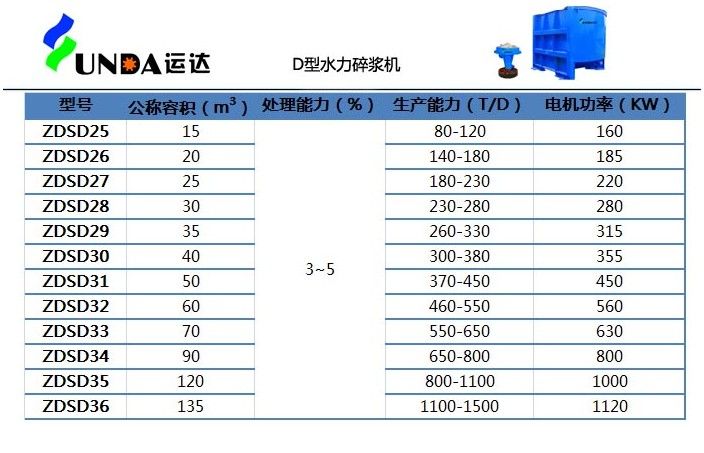

D型碎漿機技術參數三、結構原理
D型水力碎漿機主要由D型槽體、轉子及出漿盤、支架、電機及防護罩等主要部分組成。碎漿機槽體注水1/2時，啟動電機，漿板、損紙或廢紙均勻地投入槽體內，轉子鏇轉時，漿料從中心向四周拋出，在它的中心處產生漩渦，漿料受到強烈的水力衝擊和剪下作用，產生相互的激烈摩擦和柔搓，同時由於轉子的衝擊作用使漿板、損紙在濕態下得到碎解，離解成單根纖維，被疏解分離後的漿料通過篩孔流出，異物、重渣則收集在沉渣罐中定期排出；連續運行時，異物、重渣則進入沉渣井，經雜質分離機處理後排出雜質。由於該系列水力碎漿機槽體的特殊結構，當轉子迴轉時，漿流受到槽體D形直面的阻擋折向中心，縮短了漿料的迴轉路徑，漿料受到碎解的頻率更高。未被碎解的紙片、纖維束則在轉子與篩板間隙中得到進一步疏解。由於碎解葉片尾部的特殊形狀，使其具有保持篩孔不被堵塞的功能。碎解廢紙時配備絞繩機，連續清除纏繞性雜質，可大大延長碎漿機連續運行時間，提高工作效率。
1、D型槽體：
由鋼板焊接而成，上口外部用槽鋼加固，錐形底部內設導流板，以使漿料回流形成循環。槽體底部有一個長方形接口，與沉渣井相連，該口由用戶根據工藝需要現場開出。2、轉子裝置：
包括轉子、篩板、出漿盤及傳動裝置。轉子為伏克斯節能轉子，材質為鑄鋼，刀片為工具鋼並經熱處理，刀片用螺釘緊固在轉子葉片上，磨損後可以更換。篩板材質為耐磨不鏽鋼，其上鑲有底刀，轉子葉片底面與篩板底刀之間隙初定為2㎜，可根據需要用調整螺栓進行調整。轉子與出漿盤高出槽底，一方面在出漿盤周圍形成一個低壓區，以聚集雜質，雜質被漿流帶進沉渣井，連續分離出去；另一方面可減少雜質與轉子的接觸，延長轉子使用壽命，並可防止絞繩纏繞在轉子上，以利正常運轉。出漿盤下有良漿出口管，可與漿泵相接。
