基本信息
Bussmann 170M系列快速熔斷器,是庫柏Bussmann熔斷器主力 產品之一(深圳中瑞博成電氣有限公司經銷)。採用歐標方體結構外形,符合用戶對結構緊湊、性能優越、功率大之要求。
功能特點:
Bussmann 170M系列快速熔斷器,主要套用於各種電源保護、變頻器保護、驅動系列產品保護等等方面,優勢特點是回響速度快、產品性能穩定、可靠性高、誤差小、品種齊全;可配合多種指示器,便於電路的監視與控制。
熔斷器分類
分類方式:Bussmann 170M系列快速熔斷器,規格品種超過3000種,適用於交流電路,額定電壓有690/700V、1000V、1250/1300V三種,額定電流從10A至4000A;按照端接方式,又分為DIN43653(鉤叉式)、DIN43620(刀式)、平端式、法式、美式共5種。

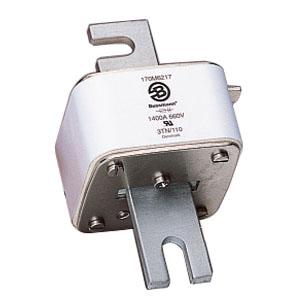

DIN 43653
產品規格型號: | 690V/700V(IEC/UL)10-400A690V/700V(IEC/UL)40-2000A1000V(IEC)20-315A1000V(IEC)50-1400A1250V/1300V (IEC/UL) 50-1400A |
額定電壓: | 690Vac(IEC)700Vac(UL)1000Vac(IEC)1250Vac (IEC)1300Vac (UL) |
額定電流: | 10-400A 40-2000A 20-315A 50-1400A |
額定斷開容量: | 690V/700V(IEC/UL)10-400A:200kA RMS Sym690V/700V(IEC/UL)40-2000A:200kA RMS Sym1000V(IEC)20-315A:150kA RMS Sym1000V(IEC)50-1400A:150kA RMS Sym1250V/1300V (IEC/UL) 50-1400A:100kA RMS Sym |
熔斷器尺寸: | 參閱參考資料 |
標準/認證: | CE, Designed and tested to IEC 60269: Part 4, UL Recognized. Consult Cooper Bussmann for UL Recognition/CSA Component Acceptance status |
典型套用: | 直流通用匯流排 直流驅動器 電源轉換器/整流器 降低電壓起動 |

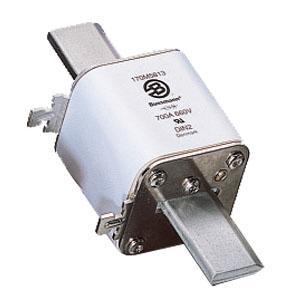

DIN 43620
產品規格型號: | 690V(IEC/UL)10-315A690V/700V(IEC/UL)40-1000A1000V(IEC)25-225A |
額定電壓: | 690Vac(IEC)700Vac(UL)1000Vac(IEC) |
額定電流: | 10-315A 40-1000A 25-225A |
額定斷開容量: | 690V(IEC/UL)10-315A:200kA RMS Sym690V/700V(IEC/UL)40-1000A:200kA RMS Sym1000V(IEC)22-225A:150kA RMS Sym |
熔斷器尺寸: | 參閱參考資料 |
標準/認證: | CE, Designed and tested to IEC 60269: Part 4, UL Recognized. Consult Cooper Bussmann for UL Recognition/CSA Component Acceptance status |
典型套用: | 直流通用匯流排 直流驅動器 電源轉換器/整流器 降低電壓起動 |

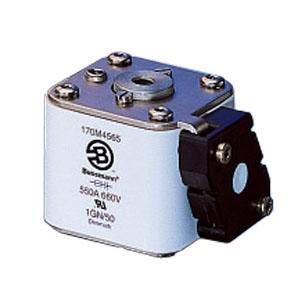

平端式
產品規格型號: | 690V(IEC)25-400A690V/700V(IEC/UL)40-2000A690V(IEC)1000-4000A 1000V(IEC)50-1400A1250V/1300V(IEC/UL)50-1400A |
額定電壓: | 690Vac(IEC)700Vac(UL)1000Vac(IEC)1250V/1300Vac(IEC/UL) |
額定電流: | 25-400A 40-2000A 1000-4000A 50-1400A |
額定斷開容量: | 690V(IEC)25-400A:200kA RMS Sym690V/700V(IEC/UL)40-2000A:200kA RMS Sym690V(IEC)1000-4000A :150kA RMS Sym1000V(IEC)50-1400A:150kA RMS Sym1250V/1300V(IEC/UL)50-1400A:100kA RMS Sym |
熔斷器尺寸: | 參閱參考資料 |
標準/認證: | CE, Designed and tested to IEC 60269: Part 4, UL Recognized. Consult Cooper Bussmann for UL Recognition/CSA Component Acceptance status |
典型套用: | 直流通用匯流排 直流驅動器 電源轉換器/整流器 降低電壓起動 |
美式
產品規格型號: | 690V/700V (IEC) 40-2000A1000V(IEC)50-1400A1250/1300V(IEC/UL)50-1400A |
額定電壓: | 690Vac (IEC), 700Vac (UL) 1000Vac(IEC)1250Vac (IEC)1300Vac(UL) |
額定電流: | 40-2000A 50-1400A |
額定斷開容量: | 690V/700V (IEC) 40-2000A:200kA RMS Sym1000V(IEC)50-1400A:150kA RMS Sym1250/1300V(IEC/UL)50-1400A :100kA RMS Sym |
端接安裝方式: | 美式 |
熔斷器尺寸: | 參閱參考資料 |
標準/認證: | CE, Designed and tested to IEC 60269: Part 4, UL Recognized. Consult Cooper Bussmann for UL Recognition/ CSA Component Acceptance status. |
典型套用: | 直流通用匯流排 直流驅動器 電源轉換器/整流器 降低電壓起動 |

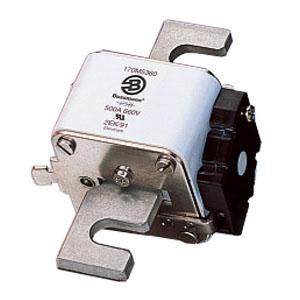

法式
產品規格型號: | 690V/700V (IEC/UL) 40-1500A |
額定電壓: | 690Vac (IEC), 700Vac (UL) |
額定電流: | 40-1500A |
額定斷開容量: | 200kA RMS Sym |
熔斷器尺寸: | 參閱參考資料 |
標準/認證: | CE, Designed and tested to IEC 60269: Part 4, UL Recognized |
典型套用: | 直流通用匯流排 直流驅動器 電源轉換器/整流器 降低電壓起動 |
