ATMEGA8535

ATmega8535是基於增強的AVR RISC結構的低功耗8位CMOS微控制器。由於其先進的指令集以及單時鐘周期指令執行時間， ATmega8535的數據吞吐率高達1 MIPS/MHz，從而可以緩減系統在功耗和處理速度之間的矛盾 。

ATmega8535特性

· 高性能、低功耗的8 位AVR® 微處理器

· 先進的RISC 結構

– 130 條指令– 大多數指令執行時間為單個時鐘周期

– 32個8 位通用工作暫存器

– 全靜態工作

– 工作於16 MHz 時性能高達16 MIPS

– 只需兩個時鐘周期的硬體乘法器

· 非易失性程式和數據存儲器

– 8K 位元組的系統內可程式Flash擦寫壽命: 10,000 次

– 具有獨立鎖定位的可選Boot 代碼區通過片上Boot 程式實現系統內編程真正的同時讀寫操作

– 512 位元組的EEPROM擦寫壽命: 100,000 次

– 512 位元組的片內SRAM

– 可以對鎖定位進行編程以實現用戶程式的加密

· 外設特點

– 兩個具有獨立預分頻器和比較器功能的8 位定時器/ 計數器

– 一個具有預分頻器、比較功能和捕捉功能的16 位定時器/ 計數器

– 具有獨立振盪器的實時計數器RTC

– 四通道PWM

– 8路10 位ADC

引腳圖

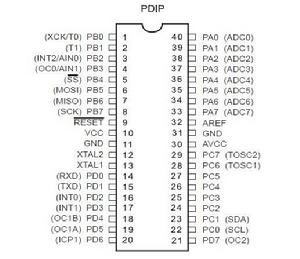

ATmega8535引腳圖

給出了ATmega8535三種形式的引腳圖。
