簡介
AFDEX(Adviser for metal Forming process Design EXpert),是一款通用智慧型化金屬體積成形模擬軟體,用於進行鍛造、軋制、擠壓、冷熱拉拔、沖鍛、輾環、輥鍛、楔橫軋、自由鍛等傳統塑形加工分析,以及進行由工程師自定義的塑形加工分析。AFDEX基於剛-粘塑性有限元方法,可以模擬金屬流線、溫度場、應力、應變、應變速率、模具應力、模具磨損、成形載荷和破壞等。通過在計算機上模擬整個塑性成形過程,幫助工程師進行鍛件產品和工藝流程設計,降低昂貴的開發試驗成本;提高模具的設計效率;提高生產效率和降低材料成本;縮短鍛件產品的研究開發周期等。當前的製造行業中出現了越來越多的多種類、小批量的生產傾向。與此同時,因為一些原因,生產企業中具有豐富經驗的工程師的數量正在減少,這個情況在全球製造業中都在發生。在全球市場上,製造企業競爭力往往表現為新產品開發與交貨時間的縮短、以及生產成本的降低。在這種情況下,提高了工藝設計能力的智慧型鍛造模擬軟體應運而生。 AFDEX就是專為鍛造工藝和模具技術開發、最佳化與驗證而開發的。
AFDEX系列模組介紹
AFDEX模組包含: 2D、3D、 3D/OPEN、HEXA/RING、HEXA/RFORM、 2D/DIE、3D/DIE、MAT、2D/3D、2D/PRE/POST、3D/PRE/POST、DB和 Web等。模組 | 功能 |
AFDEX 2D (Isothermal / Non-isothermal) | 二維金屬成形模擬 (等溫模擬/偶合模擬) |
AFDEX 3D (Isothermal / Non-isothermal) | 三維金屬成形模擬(等溫模擬/偶合模擬) |
AFDEX 3D/OPEN | 自由鍛成形模擬 |
AFDEX HEXA/RING | 環軋成形模擬 |
AFDEX HEXA/RFORM | 輥/軋成形模擬 |
AFDEX 2D/DIE | 二維模具結構分析 |
AFDEX 3D/DIE | 三維模具結構分析 |
AFDEX MAT | 材料自定義 |
AFDEX 2D/3D | 二維和三維聯合模擬 |
AFDEX 2D/PRE/POST | 二維前、後處理器 (二維成形所必須模組) |
AFDEX 3D/PRE/POST | 三維前、後處理器 (三維成形所必須模組) |
AFDEX DB | 材料資料庫等 (必須模組) |
AFDEX Web | 網路版AFDEX |
AFDEX 2D和AFDEX 2D/DIE 模組採用四邊形單元,AFDEX 3D模組採用四面體和六面體單元。

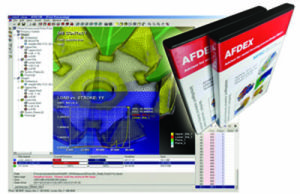

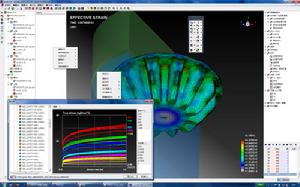

AFDEX PRE/POST前後處理器,集成在軟體操作界面中。AFDEX PRE/POST的整合,可以在計算的同時實時查看後處理器中所顯示的所有結果。輸出功能支持將成形結果輸出成JPG、GIF、DXF等多種格式。

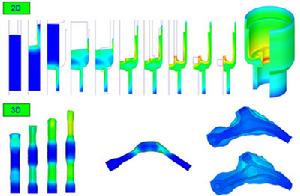

AFDEX 2D (Isothermal / Non-isothermal) 及AFDEX 3D (Isothermal / Non-isothermal)模組,分別用於二維及三維金屬成形模擬,Isothermal 為等溫模擬,Non-isothermal為熱偶合模擬。
AFDEX 2D/DIE和AFDEX 3D/DIE分別是AFDEX 2D和AFDEX 3D的模具結構分析模組。
AFDEX MAT模組支持用戶自定義材料。

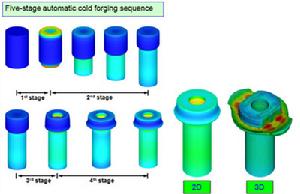

AFDEX 2D/3D模組能夠進行2D和3D的聯合模擬,並且通過強大的三維計算機圖形功能使2D結果更直觀的呈現出來。例如,為了提高求解精度和速度,可以在制坯/鐓粗工序採用2D模擬,2D的模擬結果可以在終鍛的三維模擬工序直接轉換為3D,並繼承2D工序的一切特徵。
AFDEX DB模組提供了常見材料不同溫度下的真應力-應變曲線,以及成形設備、摩擦條件等工藝參數。
AFDEX Web模組是軟體的網路版本,不同規模的學術性、商業性和研究性團體可以線上使用。
AFDEX的功能特點
AFDEX具有如下特點
■ 數值計算方法引起的體積損失最小化,得到更為準確的模擬結果。■ 智慧型化的自劃分和重劃分格線功能,使模擬結果更為準確。
■ 精確的求解器,具有精確、快速、穩定的求解能力,具備優秀的求解精度和求解速度。
■ 全自動的自適應/最佳化格線劃分功能,適用於複雜幾何體,能夠極大提高計算速度的同時,得到精確的結果。
■ 模擬和重劃分的過程中,準確跟蹤特徵邊界,以及工件與模具的接觸邊界,減少由格線重劃分引起的邊界值變化。
■ 對多工步金屬成形工藝進行連續自動模擬,減少模擬時間(包括計算時間和設定工步時間)。
■ 方便操作,具有優秀的用戶友好功能,豐富的數據接口,尤其適合企業工藝模具開發者與科研人員使用。
■ 與同類商用有限元軟體相比,具有優秀的性價比。
