ADSL濾波器簡介：
ADSL濾波器，又名ADSL語音分離器（adsl splitter/ADSL FILTER），套用於xDSL（xDSL是各種DSL的統稱，即數字用戶線路，是以傳統電話銅線為傳輸介質的傳輸技術，其中x代表不同種類的DSL技術，包括ADSL，ADSL++、HDSL、VDSL等）的寬頻通信中。我們常說的濾波器（分離器）是指ADSL（Asymmetrical Digital Subscriber Line非對稱用戶線路）濾波器（分離器），即基於傳統語音電話線路上共線傳輸寬頻數位訊號的語音分離器（即ADSL over POTS Splitter/Fliter），現在ADSL已升級到新版本更高速率的ADSL++和VDSL（Very High Speed Digital Subscriber Line甚高速數字用戶線）。ADSL濾波器（ADSL FILTER/SPLITTER）將線路上的低頻音頻信號（300～3400Hz）和傳輸數據的高頻數字調製信號（20KHz～4.4MHz/12MHz）有效分離，然後將音頻信號送入PSTN（Public Switched Telephone Network）實現了利用利用再利用，接入在已有的銅線上展現出前所未有的活力。隨著ADSL技術的套用，ADSL語音分離器相伴而生，分離器也伴同DSL接入技術經歷著低速到高速的演進和發展。
ADSL濾波器主要指標：
隨著DSL技術在全球的普及和推廣，語音分離器也得到了廣泛的套用。按照全球的分離器標準來分，有ETSI(European Telecommunications Standards Institute歐洲電信標準協會)、ANSI(American National Standards Institute美國國家標準協會)、BT(British Telecom英國電信)、ITU-T G.992（國際電聯G.992系列）和中國MII(Ministry of Industry and Information Technology of the People’s Republic of China中國工業和信息化部)等。按照分離器套用分主要有ADSL over POTS、ADSL over ISDN和VDSL over POTS、VDSL over ISDN等。現有語音分離器都是由電感、電容和電阻被動器件構成的多階濾波器電路，其主要指標有POTS插入損耗、POTS回波損耗、群延時、縱向平衡、頻帶衰減、DSL頻帶插入損耗等。
插入損耗（Insertion loss)反映語音分離器的低通濾波和高通濾波分別在各自的通帶內信號衰減程度，決定了分離器對通過信號的影響程度，損耗越小則通過信號衰減越小。
回波損耗（Return loss)反映出分離器各個連線埠對接口阻抗的匹配程度，匹配程度越好反射損耗越小，源信號絕大部分得以被傳遞到負載。
群延時(Group delay distortion)是指由於分離器的LC濾波電路導致傳輸的語音信號產生延時。延時越小越好。
縱向平衡(Unbalance about earth)是指分離器會因為Tip和Ring線路上的不對稱性導致分離器對差分信號產生一定的影響，影響信號傳輸的完整性。縱向平衡度越大越好。
頻帶衰減（Attenuation)反映分離器在分離低頻語音信號和高頻數位訊號時，對兩種信號的隔離程度。頻帶隔離越大越好。
由於分離器分離低頻語音信號到電話機或傳真機，這些設備是遠程供電，所以分離器必須在指定的饋電流下不至產品特性下降。國標ADSL分離器饋電流能力上限為100mA，歐標分離器為80mA的上限的饋電流。

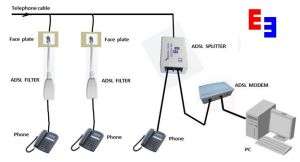

ADSL濾波器套用示意圖：
