器件描述
AD6649是一款混頻信號中頻(IF)接收機，內置雙通道14位250 MSPS ADC、寬頻數字下變頻器(DDC)和可旁路採樣速率轉換器(SRC)，旨在為低成本、小尺寸、寬頻寬、多功能通信套用提供解決方案。
這款雙通道ADC採用多級、差分流水線架構，並集成了輸出糾錯邏輯。每個ADC均具有寬頻寬輸入，支持用戶可選的各種輸入範圍。集成基準電壓源可簡化設計。占空比穩定器可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能。
ADC數據輸出端在內部直接與接收機的數字下變頻器(DDC)相連。雙通道數字接收機具有靈活的處理能力。每個接收通道有4個級聯的信號處理級：一個32位頻率轉換器（數控振盪器，簡稱為NCO)，一個可選的採樣速率轉換器，一個固定FIR濾波器和一個fS/4固定頻率NCO。
除了配有接收機DDC，AD6649還具備其他功能，能夠簡化系統接收機的自動增益控制(AGC)。利用ADC的快速檢測輸出位，可程式閾值檢測器可以監控輸入信號功率。如果輸入信號電平超過可程式閾值，快速檢測指示器就會變為高。由於該閾值指示器的延遲極短，因此用戶能夠快速調低系統增益，從而避免ADC輸入端出現超量程現象。
經過數字處理後，數據可以直接路由至14位輸出連線埠，這些輸出以1.8 V LVDS信號電平工作。
AD6649接收機能夠對很寬的中頻頻譜進行數位化處理。每個接收機均設計用來同時接收主通道和分集通道的信號。該IF採樣架構與傳統的模擬技術或較低集成度的數字方法相比，能大幅度降低器件的成本和複雜度。在分集套用中，由於最終NCO將輸出中心頻率偏移到fs/4，因此輸出數據格式為實數。
需要時，靈活的關斷選項可以明顯降低功耗。
設定與控制編程可以利用三線式SPI兼容型串列接口來完成。
AD6649採用64引腳LFCSP封裝，額定溫度範圍為−40°C至+85°C工業溫度範圍。
器件特性
信噪比：73.2 dBc（75 MHz 頻寬、185 MHz Ain、245.76 MSPS）
無雜散動態範圍：85 dBc（185 MHz Ain、250 MSPS）
輸入噪聲：-151.9 dBFS/Hz（220 MHz、-1dBFS Ain、250MSPS）
總功耗：1W
1.8 V模擬和LVDS輸出電源供電
1至8整數輸入時鐘分頻器（最大輸入頻率625MHz）
集成雙通道ADC
-- 採樣速率高達250 MSPS
-- 中頻採樣頻率高達300 MHz
-- 更多特性參見數據手冊
集成寬頻數字下變頻器(DDC)
-- 32位複數數控振盪器(NCO)
-- 採樣速率轉換器和兩種模式的FIR濾波器
-- fs/4輸出NCO提供實數輸出
快速檢測位支持實現高效AGC
節能的關斷模式
抽取交錯式“實數”LVDS數據輸出
器件套用
通信
分集無線電系統
多模式數字接收機(3G)
TD-SCDMA、WiMax、WCDMA
CDMA2000、GSM、EDGE、LTE
通用軟體無線電
寬頻數據套用

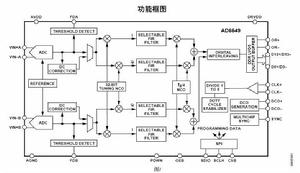

功能框圖
AD6649功能框圖：
