概述
AD5791是一款單通道、20位、無緩衝電壓輸出DAC，採用最高33V的雙極性電源供電。正基準電壓輸入範圍為4V至VDD–2.5V，負基準電壓輸入範圍為VSS + 2.5 V至0V。相對精度最大值為±1 lsb，保證工作單調性，微分非線性(DNL)最大值為±1 LSB。
這款器件採用多功能三線式串列接口，能夠以最高35 MHz的時鐘速率工作，並與標準SPI®、QSPI™、MICROWIRE™、DSP接口標準兼容。它內置上電復位電路，確保DAC輸出上電至0V並保持已知輸出阻抗狀態，直到對該器件執行一次有效的寫操作為止。禁用特性可將輸出置於已定義的負載狀態。
套用
- 醫療儀器
- 測試與測量
- 工業控制
- 高端科學和航空航天儀器
特性
解析度：1ppm
積分非線性(INL)：1ppm
噪聲譜密度：7.5nV/√Hz
長期線性穩定性：0.19 LSB
溫度漂移：<0.05 ppm/°C
建立時間：1μs
毛刺脈衝：1 nV-s
工作溫度範圍：-40°C至125°C
20引腳TSSOP封裝
寬電源電壓範圍：最高達±16.5V
35 MHz施密特觸發數字接口
1.8 V兼容數字接口

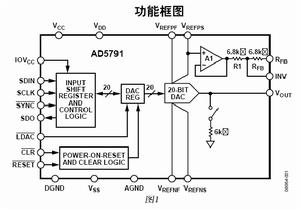

功能框圖
AD5791功能框圖：
AD5791
