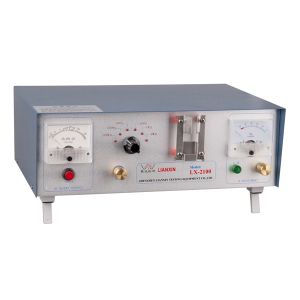

AC插頭線測試儀

聯欣檢測LX-2100測試儀全名叫插頭線纜測試儀又叫絕緣導通測試儀，俗名又叫叭叭機，其功能是專門檢測各種二芯、三芯AC、DC插頭線的導通、開路、短路、絕緣四大電氣參數,若改變測試治具也可測試插頭線極性<即是否錯位>和INT<即接觸不良測試>LX-2100導通絕緣測試儀能滿足UL CSA VDE BS等國家標準規定,有六個絕緣檔位可以任意設定、對絕緣、導通、 短路不合格時儀器會有相應的警報聲提示.

簡介

LX-2100測試儀全名叫插頭線纜測試儀又叫絕緣導通測試儀，俗名又叫叭叭機，其功能是專門檢測各種二芯、三芯AC、DC插頭線的導通、開路、短路、絕緣四大電氣參數,若改變測試治具也可測試插頭線極性<即是否錯位>和INT<即接觸不良測試>LX-2100導通絕緣測試儀能滿足ULCSAVDEBS等國家標準規定,有六個絕緣檔位可以任意設定、對絕緣、導通、短路不合格時儀器會有相應的警報聲提示.

圖片

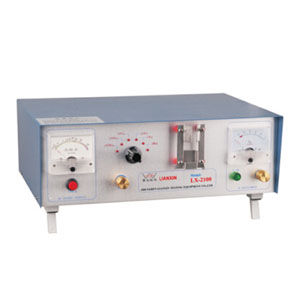

插頭線測試儀

適用範圍

本機適用於各種兩芯/三芯插頭線比如:喇叭線、耳機線、電源線等.其所要求的電氣性能導通、錯位、開路、短路、絕緣等測試.快速準確的檢測是本測試機最大特點.配合生產線的全數檢測最能節省工時，提高效率.

規格

溫度:5-45℃
濕度:20-90％RH
電源:AC220V±10％
保險絲:3A
檢測功能:導通、開路、短路、絕緣等.
絕緣阻抗設定:272050100200MΩ
絕緣測試電壓:DC500V±5％
線長感度：10PF.

操作方法

本機的操作方法非常簡單打開電源開關，%表就歸到零。先設定好絕緣檔位，然後用一條與待測線同規格的良品線作標準線,將此標準線接觸與測試片，再慢慢的旋轉CABLELENGTH旋鈕,使錶針走到100%位置下停下，此點便是這同規格線的測試位（若待測線變更時則需要新調整一次）。錶針每走過99%以上時儀器既有連續的警報聲發出，所以當繼續往下測試時，若線材為正常沒有斷線（OPEN）的良品，都可以聽到該種警報聲。每條線在測試導通過程中都同時在作絕緣測試，實際絕緣數值可在兆/歐表上直接讀取。唯當某條線的絕緣值低於設定值時，本機則自動產生斷續的警報聲，這樣可以免除視覺的勞累和提高檢測速度。
