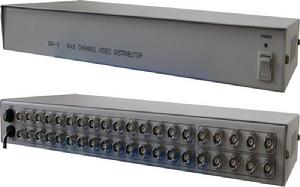

8進32出視頻分配器

8進32出視頻分配器

"8進32出視頻分配器8進32視頻分配器是一種把一個視頻信號源平均分配成四路視頻信號的設備。 視頻分配器通常有1路輸入2路輸出(即1進2出)、1進4出、1進8出

8進32出視頻分配器概述

8進32出視頻分配器8進32出視頻分配器
8進32視頻分配器是一種把一個視頻信號源平均分配成四路視頻信號的設備。視頻分配器能將一路視頻輸入信號均勻分配為多路視頻信號輸出,以供多台視頻設備同時使用,經分配輸出的每一路視音頻信號的頻寬、峰-峰值電壓和輸出阻抗與輸入的信號格式相一致。

視頻分配器的分類

視頻分配器通常有1路輸入2路輸出(即1進2出)、1進4出、1進8出,1進12出,1進16出等等。
常見的視頻分配器還有4進8出,8進16出,16進32出,16進48出,16出64出等多種規格。有的還帶有字元疊加器和視頻隔離器的功能。

8進32出視頻分配器套用

8進32出視頻分配器是實現8路視頻輸入,32路視頻輸出的功能,使之可在無扭曲或無清晰度損失情況下觀察視頻輸出。通常視頻分配器除提供多路獨立視頻輸出外,兼具視頻信號放大功能,故也成為視頻分配放大器視頻分配器以獨立和隔離的互補電晶體或由獨立的視頻放大器積體電路提供4至6路獨立的75歐負載能力,包括具備兼容性和一個較寬的頻率回響範圍,視頻輸入和輸出均為BNC端子。適用於DVD.VCD.SVCD.多媒體電腦.錄像機等.凡具有視頻輸出功能的任何設備都可作為本機信號源輸入.是娛樂.電教.監控等系統.需要多路視頻分配.放大必不可少的視頻匹配設備.非常適用於長距離音視頻分配傳輸.

8進32出視頻分配器規格參數

視頻輸入: 8路BNC,複合視頻信號 1Vp-p / 75Ω
音頻輸入: 8路ANC(RCA)
視頻輸出: 32路BNC,複合視頻信號 1Vp-p / 75Ω
音頻輸出: 32路ANC(RCA)
視頻增益: 1DB(使用中不能多通道串聯後再輸出)
視頻反應: 20MHz(±0.3dB)
視頻連線器: BNC(國防通訊用接外掛程式),1.0Vp-p/75Ω
音頻連線器: ANC(RCA)
電壓及功耗: AC220V/50Hz
