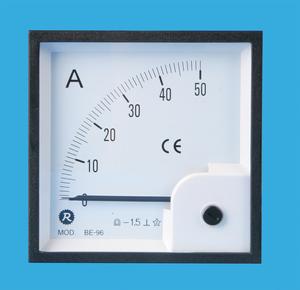

72電流表

圓柱形鐵芯固定在儀表支架上，用來減小磁阻，並使極掌和鐵芯間的空氣隙中產生均勻的輻射形磁場。 處在這個磁場中的可動線圈4繞轉軸偏轉時，兩個有效邊上的磁場也總是大小相等，並且方向是與線圈邊相互垂直的。 轉軸分成前後兩部分，每個半軸的一端固定在動圈鋁框上，另一端則通過軸尖支撐於軸承中。

定義

中文名：72電流表
英文名詞：72Ammeter

套用範圍

72電流表作為常用的指針式電流表廣泛套用於以下行業
大小型機電設備
機械設備
船舶
航空
變壓器
等

國際通行規格

72電流表按照國際通行指針式電流表規格尺寸：
外形尺寸為72X72（mm）,
開孔尺寸為67X67（mm）

工作原理

磁電效應

組成結構

磁電系電工儀表的測量機構是由固定的磁路系統和可動部分組成的。儀表的磁路系統包括永久磁鐵1，固定在磁鐵兩極的極掌2以及處於兩個極掌之間的圓柱形鐵芯3。圓柱形鐵芯固定在儀表支架上，用來減小磁阻，並使極掌和鐵芯間的空氣隙中產生均勻的輻射形磁場。處在這個磁場中的可動線圈4繞轉軸偏轉時，兩個有效邊上的磁場也總是大小相等，並且方向是與線圈邊相互垂直的。可動線圈繞在鋁框上。轉軸分成前後兩部分，每個半軸的一端固定在動圈鋁框上，另一端則通過軸尖支撐於軸承中。在前半軸還裝有指針，當可動部分偏轉時，用來指示被測電量的大小。
