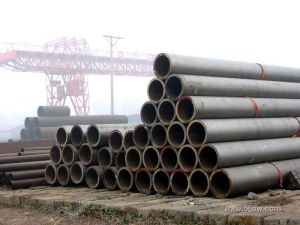

15CrMoG高壓合金管

15CrMoG高壓合金管

15CrMoG高壓合金管是電力工業中廣泛使用的鋼種,15CrMo鋼正常供貨狀態的顯微組織為鐵素體加珠光體,15CrMo鋼組織中珠光體球化程度常被廣泛用於判定該類鋼使用可靠性的重要判據之一。

15CrMoG高壓合金管是電力工業中廣泛使用的鋼種,在500℃-550℃使用具有較高的熱強性能。當使用溫度大於550℃,其熱強性能顯著降低。通常15CrMo鋼主要用於蒸汽參數為510℃的高中壓管道、導汽管,管壁溫度為550℃的熱器管等。
15CrMoG高壓合金管15CrMoG高壓合金管
國外同類型鋼種,有前蘇聯的15XM,美國牌號T12、P12,日本牌號STBA22、STPA22和德國牌13CrMo44等。
15CrMo鋼正常供貨狀態的顯微組織為鐵素體加珠光體,15CrMo鋼在工作溫度500℃-550℃範圍長期運行過程中,會產生珠光體的球化、合金元素在固溶體和碳化物間的再分配及碳化物相結構的改變,15CrMo鋼的熱強性能和力學性能隨著珠光體球化程度和固溶體是合金元素貧化程度的加大而逐漸降低,以致材質漸趨劣化甚至失效。因此,長期以來15CrMo鋼組織中珠光體球化程度常被廣泛用於判定該類鋼使用可靠性的重要判據之一。

合金管重量計算公式:

[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)
高壓合金管牌號: 15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、10Cr9Mo1VNb、SA210A1、SA210C、SA213 t11、SA213 T12、SA213 T22、SA213 T23、SA213 T91、SA213 T92、ST45.8/Ⅲ、15Mo3、13CrMo44、10Cr高壓合金管力學性能:

標準 牌號 抗拉強度(MPa) 屈服強度(MPa) 伸長率(%) 硬度
GB3087 10 335~475 ≥195 ≥24 /
20 410~550 ≥245 ≥20 /
GB5310 20G 410~550 ≥245 ≥24 /
20MnG ≥415 ≥240 ≥22 /
25MnG ≥485 ≥275 ≥20 /
15CrMoG 440~640 ≥235 ≥21 /
12Cr2MoG 450~600 ≥280 ≥20 /
12Cr1MoVG 470~640 ≥255 ≥21 /
12Cr2MoWVTiB 540~735 ≥345 ≥18 /
10Cr9Mo1VNb ≥585 ≥415 ≥20 /
ASME SA210 SA210A-1 ≥415 ≥255 ≥30 ≤143HB
SA210C ≥485 ≥275 ≥30 ≤179HB
ASME SA213 SA213 T11 ≥415 ≥205 ≥30 ≤163HB
SA213 T12 ≥415 ≥220 ≥30 ≤163HB
SA213 T22 ≥415 ≥205 ≥30 ≤163HB
SA213 T23 ≥510 ≥400 ≥20 ≤220HB
SA213 T91 ≥585 ≥415 ≥20 ≤250HB
SA213 T92 ≥620 ≥440 ≥20 ≤250HB
DIN17175 ST45.8/Ⅲ 410~530 ≥255 ≥21 /
15Mo3 450~600 ≥270 ≥22 /
13CrMo44 440~590 ≥290 ≥22 /
10CrMo910 480~630 ≥280 ≥20 /

高壓合金管化學成分:

標準 牌號 化學成分(%)
C Si Mn P S Cr Mo Cu Ni V Al W Ti Nb N
GB3087 10 0.07~0.13 0.17~0.37 0.38~0.65 ≤0.030 ≤0.030 0.3~0.65 / ≤0.25 ≤0.30 / /



20 0.17~0.23 0.17~0.37 0.38~0.65 ≤0.030 ≤0.030 0.3~0.65 / ≤0.25 ≤0.30 / /



GB5310 20G 0.17~0.24 0.17~0.37 0.35~0.65 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08




20MnG 0.17~0.24 0.17~0.37 0.70~1.00 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08




25MnG 0.18~0.24 0.17~0.37 0.80~1.10 ≤0.030 ≤0.030 ≤0.25 ≤0.15 ≤0.20 ≤0.25 ≤0.08




15CrMo 0.12~0.18 0.17~0.37 0.40~0.70 ≤0.030 ≤0.030 0.80~1.10 0.40~0.55 ≤0.20 ≤0.30





12Cr2MoG 0.08~0.15 ≤0.50 0.40~0.70 ≤0.030 ≤0.030 2.00~2.50 0.90~1.20 ≤0.20 ≤0.30





12Cr1MoV 0.08~0.15 0.17~0.37 0.40~0.70 ≤0.030 ≤0.030 0.90~1.20 0.25~0.35 ≤0.20 ≤0.30 0.15~0.30




12Cr2MoWVTiB 0.08~0.15 0.45~0.75 0.45~0.65 ≤0.030 ≤0.030 1.60~2.10 0.50~0.65 ≤0.20 ≤0.30 0.28~0.42
0.30~0.55 0.08~0.15 B 0.002~0.008
10Cr9Mo1VNb 0.08~0.12 0.20~0.50 0.30~0.60 ≤0.020 ≤0.010 8.00~9.50 0.85~1.05 ≤0.20 ≤0.40 0.18~0.25 ≤0.015

0.06~0.10 0.03~0.07
ASME SA210 SA210A-1 0.13~0.19 ≥0.1 0.45~0.65 ≤0.030 ≤0.030









SA210C 0.18~0.24 ≥0.1 0.80~1.10 ≤0.030 ≤0.030









ASME SA213 SA213 T11 0.05~0.15 0.50~1.0 0.30~0.60 ≤0.030 ≤0.030 1.00~1.50 0.50~1.00







SA213 T12 0.05~0.15 ≤0.50 0.30~0.61 ≤0.030 ≤0.030 0.80~1.25 0.44~0.65







SA213 T22 0.05~0.15 ≤0.50 0.30~0.60 ≤0.030 ≤0.010 1.90~2.60 0.87~1.13







SA213 T23 0.04~0.10 ≤0.50 0.10~0.60 ≤0.030 ≤0.030 1.90~2.60 0.05~0.30


≤0.030 1.45~1.75 B 0.0005~0.006 0.02~0.08 ≤0.040
SA213 T91 0.08~0.12 0.20~0.50 0.30~0.60 ≤0.020 ≤0.010 8.00~9.50 0.85~1.05
≤0.40 0.18~0.25 ≤0.015

0.06~0.10 0.03~0.07
SA213 T92 0.07~0.13 ≤0.50 0.30~0.60 ≤0.020 ≤0.010 8.50~9.50 0.30~0.60
≤0.40 0.15~0.25 ≤0.015 1.50~2.00 B 0.001~0.006 0.04~0.09 0.03~0.07
DIN 17175 ST45.8/ ≤0.21 0.10~0.35 0.40~1.20 ≤0.040 ≤0.040









15Mo3 0.12~0.20 0.10~0.35 0.40~0.80 ≤0.035 ≤0.035
0.25~0.35







13CrMo44 0.10~0.18 0.10~0.35 0.40~0.70 ≤0.035 ≤0.035 0.70~1.10 0.45~0.65







10CrMo910 0.08~0.15 ≤0.50 0.30~0.70 ≤0.025 ≤0.020 2.00~2.50 0.90~1.10 ≤0.30 ≤0.30
≤0.015
