ZC182高溫壓力變送器的詳細資訊：

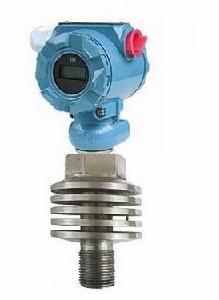

ZC182壓力變送器
概 述
ZC系列壓力差壓變送器選用進口高品質擴散矽式、陶瓷式壓力感測器作為敏感元件，採用專用集成模組，精細的溫度、零點、滿程和非線性補償，實現對液體、氣體、蒸氣等介質壓力變化的準確測量和變送。實現工礦企業、科研院所等部門對各種場所壓力真空介質變化的理想監控。
特 點
★專用V/I積體電路，外圍器件少，可靠性高，維護簡單、輕鬆，體積小、重量輕，安裝
調試極為方便。
★鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用。
★4-2mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。
★LED、LCD、指針三種指示表頭，現場讀數十分方便。可用於測量粘稠、結晶和腐蝕性介質。
★高準確度，高穩定性。除進口原裝感測器已用雷射修正外，對整機在使用溫度範圍內的
綜合性溫度漂移、非線性進行精細補償，因此在使用溫度範圍內非線性小，溫度穩定性好。
物理性能
★ 隔離膜片：316不鏽鋼
★ 過程連線方式：1/2NPT外螺紋M20×1.5外螺紋G1/2外螺紋
★ 接觸介質連線件：不鏽鋼
★ 電氣連線：1/2NPT
★ O型環：丁晴橡膠
主要技術指標
精 度
0.1%F.S 0.2%F.S 0.5%F.S
測量範圍
-95KPa～60MPa間任選
測量介質
液體、氣體、蒸汽
存貯溫度
－－40℃～125℃
使用溫度
-10℃～80℃ 特殊可達200℃
防腐材料
316不鏽鋼 陶瓷 聚四氟乙烯
溫度影響
＜0.02%/℃
負載電阻
≤750Ω
過載能力
量程的1～2倍
機械保護
IP65
濕 度
≤95%RH
輸 出
二線制4～20mA DC
關聯設備
EXZ231B型安全柵
重 量
＜1Kg
零點溫度係數
小於0.02%/℃
滿程溫度係數
小於0.02%/℃
電源電壓
標準24V DC
防爆等級
Ia II CT5
安裝位置
無影響
選型表
型 譜
說 明
型號
ZC180
壓力變送器
量程範圍
1
0－5kPa～20KPa
2
0－20kPa～70KPa
3
0－70kPa～350KPa
4
0－200kPa～700KPa
5
0－700kPa～3.5MPa
6
0－2.0MPa～7MPa
7
0－7MPa～35KPa
8
0－20MPa～60MPa
精度等級
Ⅰ
0.1%
Ⅱ
0.2%
Ⅲ
0.5%
輸出信號
E
4－－20mA DC 兩線制
K
1－－5V DC 三線制
S
智慧型型
M
用戶約定
壓力連線
R
標準型M20×1.5
P
齊平膜
O
按用戶尺寸加工
其他選項
i
本安型iaⅡCT6
d
隔爆型DⅡBT4
T
船用型
M1
線性指示表
M2
數字液晶指示表
M3
數碼管數字指示表
Z
帶阻尼調整
Q
遷移
