高壓斷路器機械特性測試儀儀器別稱
高壓斷路器機械特性測試儀別稱：高壓開關機械特性測試儀、高壓開關動特性測試儀、開關測試儀、高壓開關測試儀、開關機械特性測試儀、高壓開關特性測試儀、高壓開關綜合測試儀、高壓開關動作特性測試儀、高壓開關機械動作特性測試儀、高壓斷路器動特性測試儀、真空斷路器機械特性測試儀、真空斷路器測試儀、斷路器機械特性測試儀、TPGKC-F高壓斷路器機械特性測試儀等。
儀器簡介

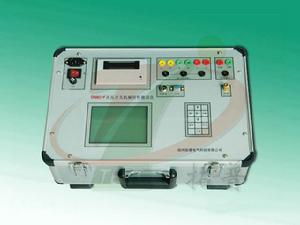

TPGKC-F型高壓斷路器機械特性測試儀（高壓開關機械特性測試儀）是拓普電氣依據最新的GB1984-2003《高壓交流斷路器》為設計藍本，參照DL/T846.3-2004《高電壓測試設備通用技術條件》電力行業標準第3部分，高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
功能特點
功能
（1）合（分）閘順序 （12）超行程
（2）合（分）閘最大時間 （13）過行程
（3）三相不同期 （14）剛合（分）速度
（4）同相不同期 （15）最大速度
（5）合（分）閘時間 （16）平均速度
（6）動作時間 （17）金短時間
（7）彈跳時間 （18）無流時間
（8）彈跳次數 （19）電流波形曲線(動態)
（9）彈跳幅度 （20）時間行程速度動態曲線(ms)
（10）行程 （21）時間速度行程動態曲線(mm)
（11）開距
單位均為：時間ms 速度 m/s 距離 mm
特點
（1）可做電動操作和手動操作；
（2）適應220KV電壓等級以內各種高壓斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠實現斷路器的單合、單分、合分、重合,重分操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供後期查詢和上傳電腦永久保存,也可現場調閱列印所有數據及運動曲線圖；
（6）採用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設定數據及測試數據；
（9）機內帶有延時保護功能，斷路器動作後能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
（10）儀器內置直流電源,可選擇範圍:30-270V/10A,不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確；
（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關係；
（12）可配置上傳軟體，實現電腦存檔和網上查閱和列印。
技術參數
（1）工作電源：AC220V ±10% 頻率：50Hz ±5%
（2）環境溫度：-10°C - 40°C 相對濕度：≤85%
（3）絕緣電阻：≤2MΩ
（4）介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。
（5）時間測試範圍：1- 499.9ms 分辯率：0.01ms 精度≤0.1ms
（6）速度測試範圍：15m/s 分辯率：0.01m/s 精度±1%
（7）行程測試範圍：不限 分辯率：0.01mm 精度±1%
（8）直流電源選擇範圍：25-265V/10A 分辯率：1V： 精度≤±1%
