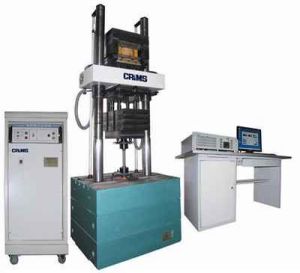

電磁諧振式高頻疲勞試驗機

主要用途：

GPS系列高頻疲勞試驗機是一種電磁激勵共振型疲勞試驗機，主要用於對金屬材料及零部件進行高頻拉伸、壓縮試驗及拉壓交變負荷下的疲勞性能、斷裂力學性能測試。配備相應的夾具，還可以進行三點、四點彎曲，緊湊拉伸、板試件拉伸、齒輪、螺栓、連桿、鏈條等疲勞試驗，還可以進行顯微觀察法裂紋擴展速率及程控加荷等試驗。

功能特點：

整機工作效率高、易起振、耗能低、控制精度高、波動度小及操作方便。
智慧型化全數字脈寬調製器模板，全隔離IGBT開關型功率放大單元、智慧型化測力放大器模板
新型的主機諧振氣隙結構，起振容易，無需手動進行電壓換擋
平均負荷控制系統採用進口高精度交流伺服電機系統閉環控制
交變載荷閉環控制，自動補償，控制方式有兩種：常規疲勞試驗（軸向拉壓對稱、不對稱及單項脈動試驗）和程控加荷試驗
操作方式：操作和設定有系統軟體生成的虛擬面板實現
全部控制由計算機直接進行管理和控制，功能齊全，擴充容易。計算機可實時顯示實驗波形、電流值、買充值、計算機軟體是在WindowXP作業系統下編制的套用及管理軟體，採用虛擬面板的形式，按鈕式操作，界面友好，樣式直觀，操作方便。具備較完備的數據處理及列印輸出功能。

主要規格及技術參數

型號 GPS20 GPS100 GPS200 GPS300
實驗力 最大負荷（kN） ±20 ±100 ±200 ±300
最大單向脈動負荷（N.m） ±20 ±100 ±200 ±300
最大交變負荷（峰值） 10 50 100 150
衰變倍數分檔 全程不分檔 1，2，5
平均負荷示值相對誤差 ≤±1%
交變負荷波動度 ±0.5%F.S
平均負荷波動度 ±0.5%F.S
控制參數 頻率範圍 80～250（Hz）
主機 夾頭間最大距離 500(mm) 750(mm) 1000(mm) 1150(mm)

電磁諧振式高頻疲勞試驗機

兩柱間最大距離 350(mm) 420(mm) 500(mm) 580(mm)
主機外形尺寸(mm)H.W.D 660×460×1900
800×600×2300 950×750×2600 1300×800×2900
電控箱外型尺寸 600×650×1200
主機重量 約1200kg 約3000kg
約5000kg 約7500kg
電控箱 約80kg 約100kg 約150kg 約200kg
整機功率 220V500W 380V3500W
220V500W 380V4500W
220V750W 380V5500W
220V1000W
