電流互感器伏安特性測試儀

1212

產品介紹

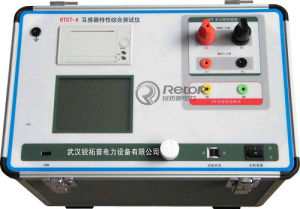

RTCT-ACT伏安特性綜合測試儀,是一種專門為測試電流互感器:伏安特性、變比、極性、誤差曲線、計算拐點和二次側迴路檢查等設計的多功能現場試驗儀器。

實驗時僅需設定測試電壓/電流值,設備便能夠自動升壓/升流,並將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來,支持數據保存和現場列印,不但省去手動調壓、人工記錄、描曲線等繁瑣勞動,還能通過USB接口將測試數據上傳到電腦進行編輯保存或列印。操作簡單方便,提高工作效率,是一種性價比較高的高科技產品。

產品俗稱

互感器伏安特性綜合測試儀、PT伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀。

產品特性

功能一:安全可靠

國內首創MBC電源控制技術,單相AC220V輸入電源,並且工作電源與功率電源共用一個輸入連線埠,設計更加科學合理,使用更加安全可靠。
註:其他同類產品工作電源與功率電源是分開輸入方式,並且還需要使用三相AC380V雙火線輸入才能滿足實驗要求,存在極大的安全隱患,容易造成使用人員觸電甚至傷亡等事故。

功能二:符合國家檢修規程

設備電源輸出全部為真實電壓和電流值,並且波形為標準正弦波,頻率為50-60Hz;能夠真正有效模擬互感器的真實狀態,符合國家相關檢修規定。

功能三:輸出容量大

單機220V輸入時最大電壓輸出0-1000V,單機最大電流輸出0-600A,非常適合現場檢修使用。

功能四:功能齊全

可檢測CT的伏安特性、變比、極性、5%和10%誤差曲線、CT一次通流和CT退磁等項目,輕鬆實現一機多用。

功能五:接線方式簡單

採用單電源輸入連線埠;僅有6個測試連線埠就可完成CT所有測試項目,接線方式安全簡單,非常適合現場使用,能夠有效降低勞動強度,提高工作效率;

功能六:快速列印

採用熱敏印表機,自動篩選列印典型報告使用數據,非常適合進行現場數據對比。

功能七:大容量FLASH存儲

可保存1000組試驗數據,掉電後可保存10年。

功能八:USB接口

方便連線新式筆記本電腦。

功能九:體積小,重量輕

方便現場使用。

檢測功能

CT伏安特性(自動計算拐點值)
CT變比
CT極性
CT10%誤差曲線
CT二次迴路
CT二次交流耐壓
CT自動退磁

技術參數

1.電機容源:AC220V
2.伏安輸出:1000V/15A(單機)
3.變比輸出:600A/5V(單機)
4.檢測精度:≤0.5%
5.檢測範圍:CT變比25000A/5A或5000A/1A
6.體機容積:380X260X260(mm)
7.重機容量:16(Kg)
