靜力水準儀
一、 用途和性能
YT-DG-0300電感調頻式靜力水準儀是由兩個或兩個以上靜力水準儀感測器及儲液罐組成，儲液罐之間由液體連通管和氣體連通管連線。使用時將基準儲液罐置於一個穩定，不易發生沉降，並基本與測點保持水平的基點。當各個測點發生沉降時，將引起儲液罐內液體的增加或者減少，通過靜力水準儀感測器的讀數了解各測點的差異變形情況。
該產品主要用於路基、路塹、橋樑、建築、捷運及橋路過渡段的監測測量。YT-DG-0300-X系列適用於安裝空間較小的結構測量。（如圖一）

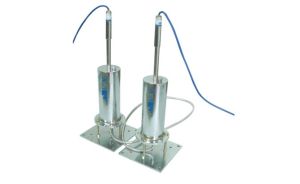

產品實物圖 圖一
二、 主要技術指標
1．型號：YT-DG-0300系列
2．量程：50mm～200mm
3．分辯率：0.01mm～0.01mm
4．外型尺寸:客戶需求
5．使用環境溫度:－20℃～+80℃
6．溫度測量範圍：－20℃～+80℃
三、 產品組成
靜力水準儀感測器本體、儲液罐、液體連通管、氣體連通管、儲液罐支座及配套螺絲螺桿和固定支座的膨脹螺絲、保護罩等。註：液氣體連通管、感測器導線保護另計。

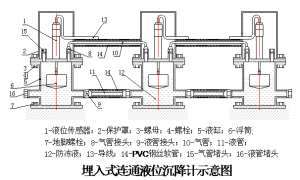

四、安裝示意圖
億拓靜力水準示意圖 五、安裝方法
路基安裝方式：
在路基及各種過渡段結構物均施工完成後，再選擇無雨、雪天氣進行開挖埋設。根據設計方案，在結構物施工完成後利用全站儀進行定位測量，同時確定好水平基準點（相對不動點）、沉降觀測點。
（1）準備工作：
根據現場實際情況，考慮儲液罐安裝時是否需要堆砌水泥墩，若有需要則提前做好準備。有需要使用儲液罐支架的也要提前做好相應準備，例如所需要使用的工具等，並且選好施工位置。如圖1、圖2
靜力水準儀安裝現場圖1
安裝實物圖底座 圖1圖2
測量出各沉降測試點標高。通過標高數據，確定沉降觀測點安裝孔（φ400mm）開挖深度，確保沉降觀測點與基準點標高一致（即在同一水平面上），基準點也可略低於沉降觀測點（一般為全量程30%左右），以充分利用其量程範圍。將各沉降測試點之間挖一條溝槽，用以埋設連通管。準備好安裝時要用到的扳手，生料帶，注水工具，液、氣管（φ1418鋁塑管），防凍液（冰點-25℃），矽油，氣管接頭（φ1418、1/2搭接、一頭帶內絲、銅質），純淨水，PVC鋼絲軟管，讀數儀，水平尺。將防凍液跟純淨水按3:1的比例調配好。
（2）裁剪液體氣體連通管
根據測點間隔，剪下好適當長度的液、氣管（根據設計要求，靜力水準儀一般布置在橋台、隧道與路基結構物分界處兩側的線路中心線上，每側各一個，相距2m）。將其套上鋼絲軟管，並將液、氣口裹好生料帶。用液管和接頭將所有液位沉降計液口連線通（接頭帶內絲端接液口，另一端接水管）。用堵頭封閉液位沉降計的氣口和末端液口。如圖3
億拓靜力水準儀連通管安裝 （3）加入防凍液
在加入防凍液時，把首、尾兩端沉降計的氣口打開，將其形成高低差，往高端沉降計（首端）輸液口進行灌注已調配好的防凍液，另一端則排氣（注意只能一直從選定的一端灌注防凍液，否則連通管內的空氣無法排盡），灌注適量防凍液後，把液位沉降計、液管同時一起放入安裝孔內、溝槽中，用地腳螺栓將液位沉降計固定好，並用水平尺確定其水平，打開其它液位沉降計氣口。在液位表面倒上適量矽油，防止液體水氣蒸發。
（4）讀數儀讀數
用讀數儀讀出各液位沉降計的讀數，來判斷各液位沉降計是否處於要求的合適位置（基準點和各沉降觀測點的液位沉降計液位浮至全量程的中間值即可，若基準點是略低於各沉降觀測點全量程30%左右，就只使各沉降觀測點的液位沉降計液位浮至全量程中間值偏下15%左右，基準點高於中間值偏上15%左右），若不夠，則填加至要求液位為至。
（5）檢查漏液
加液完備後，用氣管和接頭將各液位沉降計氣口連線通（接頭帶內絲端接氣口，另一端接氣管）。將首端液位沉降計的氣口、輸液口及尾端液位沉降計的氣口用堵頭封閉，檢查液、氣管各連線頭密封情況是否完好，必須保證其完全密封。
（6）保護數據線連
接好各液位沉降計數據線。並用PVC鋼絲軟管護套好，布於布管溝槽內。
（7）安裝保護罩
裝好液位沉降計的保護罩，對安裝孔和布管溝槽進行回填至碾壓面，並壓實。記錄好各液位沉降計埋設位置、編號、天氣、埋設人員。
（8）製作標示牌
插在液位沉降計安裝位置及其連通管布管位置，以作標示。在液位沉降計上方填築層較薄的情況下，儀器附近1m範圍內土方或碎石套用人工攤平及小型機具碾壓不得採用大型機械推土碾壓。並派專人負責看管。以防液位沉降計及匯流排因施工或自然因素而破壞。
（9）校零、取初值。
進行校零，並存檔。做好靜力水準儀安裝台帳。
（10）測試檢查安裝情況
根據測試要求進行測試。若連通液位沉降計用自動採集系統進行數據採集，校零後，將電源、數據匯流排對接於匯流排接口數據採集模組接線端子，設定自動採集。
以上是總體安裝思路，可根據實際現場情況靈活變通，舉例說明：
其他環境情況下安裝方式：
如若儲液罐及感測器本體並不需要安裝到地下的情況，可以這樣操作：
第一， 選好基準點及各個測點，安裝好底座或支架；水平位置儘量保持一致，如上所述。
第二， 從基點（可選擇其他，但必須是一端）開始做起，先把液體連通管安裝到基點儲液罐上，不必剪斷，只需扯出足夠到下一點的長度，把管子提高，高於儲液罐（注意不要彎折），然後倒入配好防凍液到儲液罐，慢慢放低連通管，很容易排儘管中的空氣。不必安裝感測器本體及浮漂和儲液罐蓋。
第三， 當管中的防凍液到達下一測點時，高於水位（要足夠長，達到該測點位置）剪斷連通管，套入保護管。
第四， 把該測點的儲液罐出水口安裝好連通管，進水口暫時空閒，把前面基點過來的管子安裝到進水口，慢慢放低該儲液罐，同時把該儲液罐的出水管提高。等水面穩定後，根據測點和基點的水位加入適量防凍液，然後慢慢放低出水管，到下一測點，一次類推，做好全部水管連通。
第五， 放置一段時間後觀察各個儲液罐中的液面是否合適。如果不合適，調節各個螺栓，使其位置合適後擰緊各個底座螺母。各個儲液罐中倒入一定量矽油，防止水蒸發。
第六， 把浮漂和感測器本體及儲液罐蓋安裝好。讀取各個感測器的數據，觀察是否正常。若正常可進行下面操作，否則，檢測問題所在。
第七， 連通各個儲液罐的氣孔，並安裝氣管的保護管，及儲液罐的保護罩。
如圖6所示。圖6
第八， 安裝導線的保護管，把各個感測器接到一起形成系統。
第九， 進行測量，看是否能夠全部讀上數據。並進行調零，設定編號等操作，記錄各個測點位置，以便維護。
即：在安裝過程中每一個儲液罐單獨操作，然後連線到一起，這樣可以充分保證排儘管中的空氣，確保測量的準確性。在操作過程中要時刻觀察儲液罐中的液位變化，因為當放低連通管時，儲液罐中的液體會流進管中，當管子太長時，儲液罐中的液體會不夠，就會有空氣注入，所以要時刻留意，當液體不足時倒入適量防凍液。
六、 測量原理
靜力水準儀利用連通液的原理，多支通過連通管連線在一起的儲液罐的液面總是在同一個水平面，通過測量不同儲液罐的液面高度，經過計算就可以得出各個靜力水準儀的相對差異沉降。
即只需讀出各個靜力水準儀的測量值，與基準點的測量值相減即可求出各點之間的沉降差異。如果
知道基準點高程變化，可相加基準點高程變化數據得出各個測點的絕對變化量。
七、 安裝注意事項
1. 確保底座在一個基本相同面上。
2. 各個儲液罐要認真檢查是否漏水。
3. 各感測器的值要合適，不能太偏大偏小。
4. 在安裝過程中要確保每個感測器的測芯與之對應，不能調換。
5. 各段液、氣體連通管要保護好，避免彎折。
6. 要確保排盡各段液體連通管中的其他，不能有空氣段。
7. 液、氣體連通管要注意保護，避免掩埋後液體、氣體不流通。
8. 保護罩不合適時可以用電磨改造，避免把導線、氣體連通管割斷。
9. 各接線頭要做好防水，避免短路。
10. 在掩埋後不要有大型機械在各個測點施工，以免造成破壞。
八、 一般故障排除
1. 測量單個感測器時通信逾時
在確保讀數儀正常的情況下，檢查DB9，是否有斷線、堵塞插孔的情況。
2. 增加防凍液讀數無變化
找到相應感測器，打開儲液罐，看是否有防凍液，若有，檢查測芯是否能夠順利從感測器中拔插，否則更換感測器。
3. 儲液罐中無防凍液
檢查防凍液是否流到該點，否則，改進。若只是該點無防凍液，而其周圍液體管有，說明該點高，調節各個螺母，達到合適位置。
4. 接成系統後個別感測器不能讀數據
確定只是個別不能讀，檢查對應各點感測器是否接入系統，若已經接入，很有可能是匹配問題，可以在匯流排最末端或最前端或兩者加入匹配電阻，看情況是否有改善，還可以考慮加入中繼器。匯流排是否太長，若是，測量電壓是否正常，否則加入控制電源。
