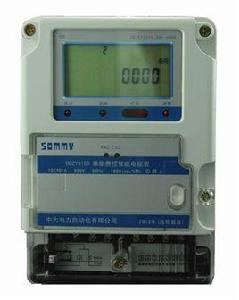

電子式標準電能表

電子式標準電能表

電子式標準電能表是通過對用戶供電電壓和電流實時採樣,採用專用的電能表積體電路,對採樣電壓和電流信號進行處理並相乘轉換成與電能成正比的脈衝輸出,通過計度器或數字顯示器顯示的物理器械。

發展背景

隨著電子技術的發展和單片機技術的廣泛套用,電測儀表逐漸過渡到數位化、智慧型化、集成化、多功能化時代,標準電能表也實現了數位化和智慧型化。

1986年上海新華無線電廠DDB4-S型0.2級標準電能表的試製成功,解決了我國電度表行業目前在貫徹電度表新國家標準GB3924一83所缺乏的高準確度的計量手段,有利於新國家標準的貫徹實施,有利於電度表生產質量的提高。

術語定義

標準電能表

standard (reference) meter

用於測量電能量的儀表。通常被設計和使用在受控制的實驗室環境中,以獲得最高的準確度和穩定性的作為計量與測試標準的電能表。

電子式標準電能表

electronic standard (reference) meter

電流和電壓在電子器件中作用而產生比例於電能量的輸出脈衝或數字顯示的標準電能表。

產品組成

電子式標準電能表主要是由輸入級(是由電壓或電流互感器、精密分壓電阻或取樣電阻組成)、乘法器、P/f變換電路和計數、顯示、控制器組成。

它大致可以分為六個部分:電源單元、電能測量單元、中央處理單元(單片機)、顯示單元、輸出單元、通信單元.

工作原理

工作原理 工作原理

電子式標準電能表是在數字功率表的基礎上發展起來的,採用乘法器實現對電功率的測量,其工作原理框圖如上圖所示.被測量的高電壓u、大電流i經電壓變換器和電流變換器轉換後送至乘法器M,乘法器M完成電壓和電流瞬時值相乘,輸出一個與一段時間內的平均功率成正比的直流電壓U,然後再利用電壓/頻率轉換器,U被轉換成相應的脈衝頻率f,將該頻率分頻,並通過一段時間內計數器的計數,顯示出相應的電能.

產品分類

按測量功能與接入線路的方式分為:

單相有功標準電船表;

單相無功標準電能表;

三相三線有功標準電能表;

三相三線尤功標準電能表;

三相四線有功標準電能表;

三相網線無功標準電能表。

按準確度分為:

有功標準電能表:0.01,0.02,0.05,0.1,0.2級;

無功標準電能表:0.2,0.5級。

1.

按測量功能與接入線路的方式分為:

2.

單相有功標準電船表;

3.

單相無功標準電能表;

4.

三相三線有功標準電能表;

5.

三相三線尤功標準電能表;

6.

三相四線有功標準電能表;

7.

三相網線無功標準電能表。

8.

按準確度分為:

有功標準電能表:0.01,0.02,0.05,0.1,0.2級;

無功標準電能表:0.2,0.5級。

特點優勢

採用了先進的模擬和數字電子技術,具有體積小、精度高、動態範圍大、使用操作方便等優點,並備有數控開關附屬檔案,可直接接入手控電度表校臉台,在不改動原有裝豆的情況下即能實現數控,既保證了校臉台精度,又大大減輕了勞動強度。
