主要特點
工作殼溫-55℃～+105℃（M級產品）
瞬態抑制80V/50ms
尖峰抑制600V/20μs（50Ω阻抗）
最大輸出功率50W
高效率
小體積
概述
WKVS128-50電壓浪涌抑制器為DC-DC變換器配套產品，使用時連線於DC-DC變換器前端，用來處理系統輸入的浪涌電壓、尖峰電壓，為後端的DC-DC變換器提供可靠的輸入電壓。廣泛套用於航空、航天、軍用電子等高可靠領域。
WKVS128-50電壓浪涌抑制器有三種工作模式：
正常工作模式：當輸入電壓高於16VDC且低於鉗位電壓時，電壓浪涌抑制器的輸出跟隨輸入變化並低於輸入約0.3VDC。 浪涌、尖峰抑制模式：當輸入電壓高於箝位電壓時，電壓浪涌抑制器箝位輸出，並可以承受母線電壓最大80V/50ms浪涌和50歐姆阻抗下600V/20μs尖峰。 過壓保護模式：當輸入電壓高於箝位電壓超過≥100ms時，電壓浪涌抑制器的輸出關斷，當輸入電壓恢復到正常工作電壓範圍約9s後，模組恢復輸出。 模組內部採用表面貼裝元件組裝，並使用金屬外殼灌封而成。 產品的設計與製造符合SJ20668-1998《微電路模組總規範》和Q/WK20182-2013《微電路模組WKVS128-50A、WKVS128-50B型浪涌抑制器詳細規範》的要求。
原理框圖
原理框圖極限參數
輸入電壓（連續輸入）：8VDC～40VDCTst存儲溫度範圍：-55℃～+125℃
浪涌輸入電壓：80V/50ms Tld焊接溫度範圍(焊接時間10s)：+300℃
輸出功率：50W 工作殼溫：-55℃～+105℃（M）
-40℃～+85℃（E/I）

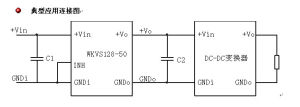

套用說明
套用說明

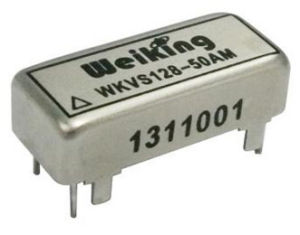

WKVS128-50系列
