簡介
雷達式水位計一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。再利用水位遙測終端，將雷達信號採集，傳輸，完成對水位的監測。

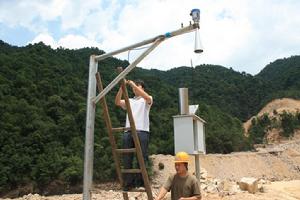

系統組成
具體使用環境不同，各個配件不盡相同，但是基本的部件是一致的。雷達水位監測系統大致可由雷達水位計，水位遙測終端，安裝支架，供電系統，傳輸系統及配件組成。
雷達式水位計優勢
雷達式水位計感測器可靠精度高 無人值守
無機械磨損、非接觸型測量，壽命長，易維護
測量與水質無關
不需要水位井，對水流無影響
連續線上採集
信號傳輸，對渠道襯砌、植樹等工程施工無影響
成本低，安裝維護簡單，壽命長

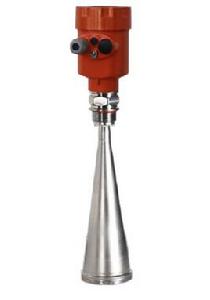

主要技術參數
特 征： 多種專利型天線，抗凝結、抗掛料，發射角最小8度。解決6G雷達在小罐中存在盲
區大，多重回波的問題。
應 用： 普遍套用於各種液位的測量。如：油罐等。
最大量程： 30m
測量精度： ±3mm
天線材料： (1)不鏽鋼316L喇叭/PTFE振子
(2)不鏽鋼316L/PTFE振子
(3)全塑膠喇叭/PTFE振子
天線結構： (1)尖錐形振子，防凝結物差
(2)錐面振子，防凝結物
(3)錐面振子，防露、防凝結物
過程溫度： (1)(-40～200)°C
(2)(-40～200)°C
(3)(-40～100)°C
過程壓力： (1)(-0.1～4)MPa
(2)(-0.1～0.3)MPa
(3)(-0.1～0.3)MPa
頻率範圍： 26GHz
信號輸出： (4～20)mA/HART
電 源： 兩線制/四線制
詳細介紹：
GDRD56
許可證
P 標準型（非防爆）
I 本安型（Exia IIC T6）
C 本安型+船用許可證（準備中）
G 本安型+隔爆型（Exd [ia]ia IIC T6）
天線型式/材料
B (T型)喇叭天線Φ48mm/不鏽鋼316L
C (T型)喇叭天線Φ78mm/不鏽鋼316L
H (T型)喇叭天線Φ98mm/不鏽鋼316L
I (T型)喇叭天線Φ98mm(加長）/不鏽鋼316L
J (T型)喇叭天線Φ123mm/不鏽鋼316L
K (S型)喇叭天線Φ98mm/PP/帶PTFE罩
L (S型)喇叭天線Φ98mm(加長）/PP/PTFE罩
M (V型)喇叭天線Φ98mm/不鏽鋼316L/PTFE罩
N (V型)喇叭天線Φ98mm(加長）/不鏽鋼316L/PTFE罩
P (V型)喇叭天線Φ123mm/不鏽鋼316L/PTFE罩
X 特殊定製
過程連線/材料
GP (H)螺紋 G1½A/不鏽鋼316L
GA (H)螺紋 1½NPT/不鏽鋼316L
GB (G)螺紋 G1½A/PP
GC (J)螺紋 G1½A/不鏽鋼316L/溫度(-60～250)℃
GD (K)螺紋 G1½A/不鏽鋼316L/溫度(-60～400)℃、壓強40MPa
GE (I)螺紋 G1½A/不鏽鋼316L(帶吹掃）
GX 特殊定製
密封/過程溫度
2 Viton(-60～150)℃
3 Kalrez(-60～250)℃
4 石墨(-60～400)℃
電子組件
B (4～20)mA/HART兩線制
C (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制
D (198～242)V AC/HART四線制
外殼/防護等級
A 鋁/IP67
B 塑膠/IP66
D 鋁兩腔/IP67
G 不鏽鋼316L/IP67
電纜進線
M M20x1.5
N ½NPT
現場顯示/編程
A 帶
X 不帶
注: 本安型（Exia IIC T6）只限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）
只限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”
電子組件及“D”型外殼; 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.
