摘要

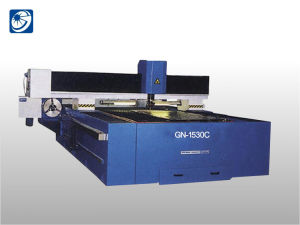

管板兩用雷射切割機外延伸式（ 雷射切管機）是能在板材上切割任意的設計圖形。速度快，精度高，一次成型，無需後續處理。無需鑄模，節約成本，可視排料，緊密貼合，節省材料。先進的工藝可提高貴公司的新產品開發速度，最快為您收回設備投資成本。一機多用，既能滿足客戶對平板的切割要求，也能滿足管圓及異形材料（方鋼、扁鐵、槽鋼、方管）的切割。
雷射切管機原理
外延伸式（雷射切管機）又名管板兩用雷射切割機是能在板材上切割任意的設計圖形。速度快，精度高，一次成型，無需後續處理。無需鑄模，節約成本，可視排料，緊密貼合，節省材料。先進的工藝可提高貴公司的新產品開發速度，最快為您收回設備投資成本。一機多用，既能滿足客戶對平板的切割要求，也能滿足管圓及異形材料（方鋼、扁鐵、槽鋼、方管）的切割。設備主要優勢
1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件（主支管均為圓管）。2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3、能在圓管管壁切割各種圖形；能在圓管端部切割斜截端面。
4、能切割與環形主管相交的支管相貫線端頭（主支管均為圓管）；能在方管管面切割各種圖形。
5、精度高，速度快，切縫窄，熱影響區最小，切割面光滑無毛刺。
6、雷射切割頭不會與材料表面相接觸，不劃傷工件。
7、切縫最窄，熱影響區最小，工件局部變形極小，無機械變形。
8、加工柔性好，可以加工任意圖形，亦可以切割管材及其他異形材。
9、可以對鋼板、不鏽鋼、鋁合金板、硬質合金等任何硬度的材質進行無變形切割。
可加工材料
方鋼，扁鋼，槽鋼，方管，鋼材，不鏽鋼，鋁，合金鋼，鋁合金，碳鋼，不鏽鋼，銅，銀，金，鈦，等金屬管材切割、方管切割。適用行業
廣泛套用於鈑金加工、廣告標牌字製作、高低壓電器櫃製作、機械零件、廚具、汽車、機械、金屬工藝品、鋸片、電器零件、眼睛行業、彈簧片、電路板、電水壺、醫療微電子、五金、刀量具等行業。技術參數
設備型號GN-GC60雷射工作介質ND:YAG
雷射波長1064nm
最大輸出功率650W
板材有效切割範圍3000mm×1500mm
管材切割範圍可切割管壁厚度在4mm以下
管材切割長度範圍3000mm以內
管材切割直徑範圍10-320mm以內的圓管
工作檯軸向定位精度≤±0.08mm/s
工作檯重複定位精度≤±0.04mm/s
電力需求AC380V±5%/50Hz
雷射電源功耗18kw
