雲電盤
簡介
無線路由存儲器，是一種具有新興電子存儲技術、有存儲、路由、移動電源等多功能的無線存儲器。
品質
無線路由一般都具備WiFi無線私人存儲設備的功能。傲石的“雲電盤”無線路由存儲器，使用MLC的高品質存儲介質，RJ45網線轉接口，內置聚合物鋰電池，充分發揮了其無線路由、存儲、移動電源的功能，給用戶擴容帶來充足的體驗。
雲電盤idisk以下單獨來介紹傲石公司的“雲電盤”無線路由存儲器。
功能介紹
無線路由功能
NBA雲電盤 輕巧便於攜帶“雲電盤”idisk有RJ45網線轉接口，可實現路由器功能，當有線接入後，可實現Wifi分享，同時支持WEP,WPA,WPA2,WPA2 Mixed加密方式。在無遮擋情況下有效距離可達50米。
無線傳輸功能
它是無線路由器，也是無線存儲器。在充當無線路由器的同時，用戶還可使用手機或平板等移動設備，無線讀取盤內數據。甚至在無網路情況下，“雲電盤”自身也會發出wifi信號，用戶可連線它進行數據讀取。
“雲電盤”都滿足IEEE802.11b/g/n規範，支持Webdav數據傳輸協定，用其進行數據傳輸時，速度極快，最高傳輸速度可達到150Mbps。
容量和兼容
兼容性好，支持Apple ios\ Goole Android\ Windows等主流作業系統，和PC或MAC電腦數據傳輸。另外，Apple產品不需經過ITUNES，即可直接讀取“雲電盤”的數據，替用戶省時省力。相當於在不影響移動產品本來數據的同時，又擴容了移動產品的容量。
多用戶共享
支持最多10位用戶共享一台“雲電盤”數據。共享盤內數據的同時，還可連線外部Internet進行無線上網。可以做到同時讀取盤內數據、分享檔案到網路。
NBA雲電盤 公牛貼紙移動電源功能
“雲電盤”內置了聚合物鋰電池，保證用戶更長的電源使用時間。同時提供標準 5V/DC為外部設備充電，是記憶體產品的一大創新。

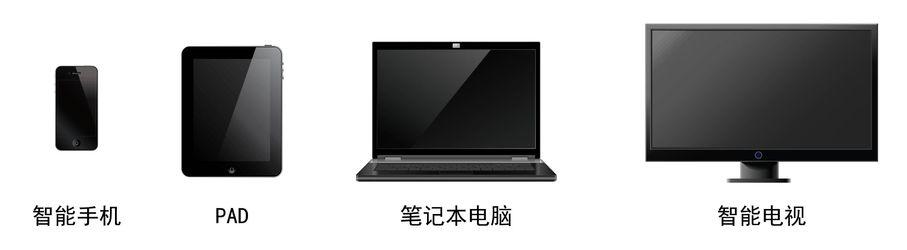

可使用的設備
智慧型手機、PAD、筆記本電腦、智慧型電視
NBA雲電盤idisk 可使用的設備系統要求
iPhone/iPad/iPod touch 需iOS5.0或更新版本
安卓系統：Android 2.2或更新版本
windows電腦：Windows® XP/Windows® 7/8
MAC電腦：OSX 10.5或更新版本
接口描述
雲電盤電源鍵: 開/關機
Micro USB: 充電與電腦連線
USB 5V接口: 5V電源輸出
Mini 8pin: RJ45 轉接口
電量燈: 電量指示燈
WiFi燈: WiFi 信號指示
復位孔: 系統復位
使用和操作
第三方軟體
因為蘋果iOS和谷歌Android系統對一些視頻和音頻格式不能播放，如RMVB、MOV等格式，可安裝其它App軟體：
谷歌安卓系統：QQ影音、MoboPlayer、RockPlayer
蘋果iOS系統: OPlayer、GoodPlayer
可以去傲石電子官方網站，下載“雲電盤”無線路由存儲器的軟體更新。
使用和操作
iPad 、iPhone、Android、小米或電腦等設備首先要連上“雲電盤”的WiFi，然後運行套用軟體即可正常使用。
WiFi設定
模式一：無線模式（橋接外部網路功能）
在“雲電盤”設定中找到網路設定，掃描外部WiFi熱點並連線，等待40秒後即可上網，且與數據分享可同時使用。
模式二：有線模式（路由器功能）
在“設定”中選擇“有線網路”並接上網線，設定後等待約20秒，“雲電盤”即可通過WiFi分享網路（路由器功能）。
iPhone 圖片直接保存到idisk上
套用軟體App中，進入到‘本地’/‘圖片’/‘照相機’，iPhone/iPad上的圖片可以保存到idisk上。
FTP,SAMBA 和DLNA(DMS)功能
FTP:當你在App設定項中打開FTP功能後，在手機或電腦上輸入[ftp://192.168.222.254]後，即可通過FTP協定存
儲“雲電盤”上面的內容，SAMBA功能也類似，地址也為192.168.222.254。
DLNA：當你在App設定項中打開FTP功能後，連線上“雲電盤”的WiFi後，其他DLNA設備就可以識別並播放idisk里的
內容。
連線idisk到個人電腦
任何狀態下都可以通過micro USB線，將“雲電盤”連線到個人電腦，使其作為一個標準的大容量存儲器使用。
如果在開機狀態下進行連線，將會切斷網路用戶對存儲器的訪問。
給其他設備充電
idisk在開關機狀態下都可以通過USB Host口對外部設備提供5V的供電，如果為某些諾基亞手機充電，需要快速連續按下2次電源鍵切換模式。在放電過程中，當前電量所處水平的LED燈會慢閃進行提示。
設備復位
設備開機狀態下，短按復位鍵，可以使系統重新啟動。設備開機狀態下，長按復位鍵5秒，系統恢復到出廠默認設定，存儲器內的內容並不會被格式化。
設備充電
可以在開機或者關機狀態下，使用”雲電盤“備的適配器對本機進行充電。充電過程中，5顆LED燈可以對充電進度進行指示，當5顆LED燈均常亮後，充電完成，設備進入涓流充電狀態。
查看電量
在開機或者關機狀態下，短按電源鍵，可以使用5顆電量LED對電池電量進行指示。
技術規格參數
特性範圍
| 項目 | 參數 | 最大範圍 | 單位 |
| Tstore | 存儲溫度 | -10℃-70℃ | ℃ |
| Toperation | 操作溫度 | 0℃-60℃ | ℃ |
| ESD | 靜電保護 | 4K | V |
電氣特性
| 項目 | 參數 | 環境 | 最小 | 典型 | 最大 | 單位 | |||||||
| VIH | 高電平輸入電壓 | 5.0 | 5.2 | V | |||||||||
| VIL | 低電平輸入電壓 | 4.8 | 5.0 | V | |||||||||
| VOH | 高電平輸出電壓 | 5.0 | 5.2 | V | |||||||||
| VOL | 低電平輸出電壓 | 4.8 | 5.0 | V | |||||||||
接收靈敏度
| 項目 | 速率 | IEEE標準 | 靈敏度 | 單位 | ||
| 最小 | 正常 | 最大 | ||||
| 802.11b | 11 Mbps | -76 | dBm | |||
| 802.11g | 6 Mbps | -82 | dBm | |||
| 54 Mbps | -65 | dBm | ||||
| 802.11n | 15Mbps | -77 | dBm | |||
| 150Mbps | -61 | dBm | ||||
發射功率
| 項目 | 輸出功率 | 單位 | ||
| 最小 | 正常 | 最大 | ||
| 802.11b | 15.5 | 17 | 18 | dBm |
| 802.11g | 11.5 | 13 | 14.5 | dBm |
| 802.11n | 10.5 | 12 | 13.5 | dBm |
功耗測試
1、電流參數 [2.4GHz operation]-32GB容量
| 模式 /速率 [Mbps] | 典型電流值 [mA] | ||
| 空閒 | 上傳 | 下載 | |
| CCK, 1Mbps | 235 | 360 | 334 |
| CCK, 11Mbps | 235 | 358 | 335 |
| OFDM, 6Mbps | 238 | 355 | 337 |
| OFDM, 54Mbps | 238 | 350 | 340 |
| HT20, MCS0 | 240 | 347 | 342 |
| HT20, MCS7 | 240 | 345 | 345 |
| HT40, MCS0 | 242 | 343 | 346 |
| HT40, MCS7 | 242 | 342 | 348 |
2、充電電流
| 模式 /速率 [Mbps] | 典型電流值 [mA] | ||
| 最小 | 正常 | 最大 | |
| PC | 500 | ||
| Adapter | 800 | ||
3、 WiFi分享速度
| 項目 | 典型速度值 [Mbps] | |
| 下載 | 上傳 | |
| 802.11b | 5.2 | 3.6 |
| 802.11g | 16.5 | 7.8 |
| HT20 | 20.8 | 9.6 |
| HT40 | 21.5 | 9.8 |
4、 WiFi標準速率
| 模式 | 典型速率 [Mbps] |
| 802.11b | 11、5.5、2、1 |
| 802.11b | 54、48、36、24、18、12、9、6 |
| HT20 | 72.2、65、57.8、43.3、28.9、21.7、14.4、7.2 |
| HT40 | 150、135、120、90、60、45、30、15 |
附加信息
常見問題
1、“雲電盤”idisk設備有什麼功能？
答：可以擴展iPhone/iPad/iPod Touch等蘋果設備的存儲，實現數據分享和交換，並可同時連線外部網路上網；具有移動電源功能（內置3000mAh聚合物鋰電池，可對手機和平板等設備充電）；具有路由器功能（有線接入再通過WiFi分享Internet）。
2、打開App軟體後，為什麼不能連線已開機的“雲電盤”？
答：需要檢查 iPhone/iPad/iPod Touch/Android 設備，是否已經連線到 idisk 的 WiFi 熱點?如蘋果設備還不能連線，則需雙擊‘ Home ’鍵，刪除 App 的鏡像。另外，如果在 Android 設備上安裝 App 後不能打開，需要反饋會原廠處理。
3、為什麼“雲電盤”裡面的檔案，在有些手機或平板上不能打開。
答：Android 版本 App 尚不能直接打開文檔，需要長按件彈出類型（檔案，音樂，視頻等），再下載並打開；後續會更新為直接方式。
另外還需要確認此檔案是手機或平板設備本身支持的。
4、為什麼長按“開機鍵”後不能開機？
答：首先短按“開機鍵”，查看 5顆電量顯示燈如果不亮，說明電池已經沒有電，需要從Micro USB口充電；如果電池有電還是不能開機，則表明硬體已經有損壞。
5、忘記“雲電盤”的wifi密碼怎么辦？
答：需要長按“復位”鍵5秒，系統復位後重新上電，即可恢復默認設定。
安全提示
請依以下方式使用，不當的使用可能會導致電池性能降低或是破壞設備
Please read the following carefully before using theairdisk Product. Incorrect use of your device may result in reduced batteryperformance, undesired operation, or damage to your device.
1. 請勿嘗試拆解產品
Do not attempt to open or disassemble this product.
2. 使用環境溫度0-45攝氏度
Store and operate between 0~45℃
3. 請勿將液態物接觸此產品
Do not allow this product to have contact with liquid(s).
4. 請勿將此產品放置或暴露在有熱源、火熱及很熱的汽車內
Do not place this product near a heat source or flame.
5. 請勿壓碎或刺穿此產品
Do not crush or puncture this product.
6. 長時間不用，請每六個月對本產品充電一次
Recharge the power pack every 6 months when not in use.
7. 產品報廢時，電池需要有專門機構回收，否則有可能發生危險
When scrapping this product, the battery needs to bedisposed properly.
