雨污水泵站監控系統適用於城市污水泵站的遠程監控及管理。泵站管理人員在泵站管理處可以遠程監測各污水泵站的運轉情況和排污設備的運行狀態,可遠程控制排污設備的啟停。光纖通信時,支持圖像監視站內全景及重要工位。

概述

雨污水泵站監控系統適用於城市污水泵站的遠程監控及管理。泵站管理人員在泵站管理處可以遠程監測各污水泵站的運轉情況和排污設備的運行狀態,可遠程控制排污設備的啟停。光纖通信時,支持圖像監視站內全景及重要工位。

組成

雨污水泵站遠程監控系統主要由監控中心、通信平台、泵站測控終端、計量測量及攝像設備組成。

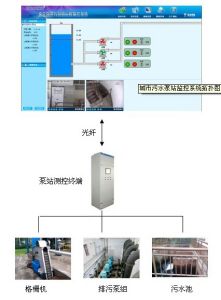

唐山平升污水泵站監控拓撲圖唐山平升污水泵站監控拓撲圖

通信平台

通信平台常用兩種,一是有線通信:每個污水泵站與管理處之間租用光纖通信,調度中心、泵站監控中心、各職能部門之間通過區域網路通信,該通信平台可傳輸連續圖像。二是無線通信:每個污水泵站與調度中心之間通過GPRS無線網路通信,調度中心、泵站監控中心、各職能部門之間通過區域網路通信,該通信平台不能傳輸連續圖像。

特點

◆數據監測功能:
--監測各泵站每台排污泵啟停狀態、保護狀態、電流、電壓等。
--監測各泵站格柵機的工作狀態。
--監測各泵站的污水池液位、累計排水量、及有害氣體濃度。
--監測各泵站安防報警信息。
◆遠程控制功能
--遠程控制各泵站每台排污泵、格柵機的啟停工作。
--遠程切換各泵站每台排污泵的控制模式。
◆報警功能
--污水池液位超過警戒水位告警。
--設備保護狀態發生,電壓、電流超限時告警。
--非法闖入報警、巡檢未到位報警。
--有害氣體超標告警。
◆數據存儲
--定時存儲各種監測數據。
--記錄事件報警信息及當時監測數據。
--記錄各種操作信息及當時監測數據。
◆信息查詢
--可以進行所有監測信息查詢。
--可以進行所有事件報警信息查詢。
--可以進行所有操作信息查詢。
◆數據報表
將監測數據、報警數據生成報表,數據可以導出,支持列印輸出。
◆視頻監視
通過現場工業乙太網將視頻傳輸至信息中心,實現實時監視、視頻數據存儲,回放。並可遠程控制攝像機的變焦,拍攝方向。
◆人機界面
實時監測數據與視頻在同一界面上顯示,可以同屏監測多個泵站視頻和數據,也可以切換成單個泵站的視頻和數據顯示。
◆許可權管理
對不同的操作使用者授予不同的使用許可權。
◆擴展
--可以任意增加、減少所監控的泵站。
--可以增加、修改、刪除軟體功能模組。
--預留與其他系統的通訊接口。
