基本簡介

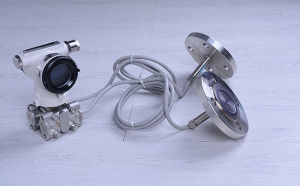

LY-3851DP型帶遠傳裝置的差壓變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計
LY-3851DP型帶遠傳裝置的差壓變送器是我公司引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。
特點分析
模擬型特點| ● 精度高 ● 量程、零點外部連續可調 ● 穩定性能好 ● 正遷移可達500%、負遷移可達600% ● 二線制 ● 阻尼可調、耐過壓 ● 固體感測器設計 | ● 無機械可動部件、維修量少 ● 重量輕（2.4kg） ● 全系列統一結構、互換性強 ● 小型化（166mm總高） ● 接觸介質的膜片材料可選 ● 單邊抗過壓強 ● 低壓澆鑄鋁合金殼體 |
智慧型型特點
●超級的測量性能，用於壓力、差壓、液位、流量測量
●數字精度：±0.25%
●模擬精度：±0.5%±0.1%F.S
●全 性 能：±0.25F.S
●穩 定 性：0.25% 60個月
●量 程 比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不鏽鋼法蘭，易於安裝
●過程連線與其它產品兼容，實現最佳測量
●世界上唯一採用H合金護套的感測器（專利技術），實現了優良的冷、熱穩定性
●採用16位計算機的智慧型變送器
●標準4-20mA，帶有基於HART協定的數位訊號，遠程操控
●支持向現場匯流排與基於現場控制的技術的升級。
LY-3851DP型帶遠傳裝置的差壓/壓力變送器，為避免被測介質直接於變送器的隔離膜片接觸提供了一種可靠的測量方法。
帶遠傳裝置的變送器適用於下列工況：
1、需要將高溫介質與變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、被測介質由於環境或溫度變化而固化或結晶。
4、更換被測介質需要嚴格淨化測量頭
5、懸浮液體或高粘度介質
6、測量頭必須保持清潔衛生。
7、密封壓力容器測量。
具體選型尺寸請諮詢銷售部或參看本公司相關樣冊。
LY-3851DP型遠傳裝置的差壓/壓力變送器型號及規格代號表
| LY-3851DP型 | 雙法蘭液位變送器 | |||||||
| | 4 | 0-4~40KPa | ||||||
| 5 | 0-40~250KPa | |||||||
| 6 | 0-0.16~1MPa | |||||||
| 7 | 0-0.4~2.5MPa | |||||||
| 8 | 0-1.6~10.0MPa | |||||||
| | 代號 | 輸出 | ||||||
| E | 非智慧型型（4~20mA輸出） | |||||||
| S | 智慧型型（HART協定+4~20mA輸出） | |||||||
| | 代號 | 結構材料 | ||||||
| 法蘭接頭 | 隔離膜片 | 灌充液體 | ||||||
| 22 | 316SST | 316SST | 矽油 | |||||
| | S1 | 一個遠傳裝置 | 根據表I-VI訂貨 | |||||
| S2 | 二個遠傳裝置 | |||||||
| | 代號 | 附加功能 | ||||||
| M1 | 0~100%線性指示表 | |||||||
| M2 | LED數字顯示器 | |||||||
| M3 | LCD顯示器 | |||||||
| B1 | 管裝彎安裝板 | |||||||
| B2 | 板裝彎安裝板 | |||||||
| B3 | 管裝平安裝板 | |||||||
| d | 隔爆型dii BT4 | |||||||
| i | 本安型iaIICT6 | |||||||
| HAKK-3851DP | 4E | S | 22 | S2 | M3 B3 ←選型舉例 | |||
| | | | | | | | | |
安裝說明
其實大家可能注意到， 4-20mA電流本身就可以為變送器供電，如圖1所示。變送器在電路中相當於一個特殊的負載，特殊之處在於變送器的耗電電流在4~20mA之間根據感測器輸出而變化。顯示儀表只需要串在電路中即可。這種變送器只需外接2根線，因而被稱為兩線制變送器。工業電流環標準下限為4mA，因此只要在量程範圍內，變送器至少有4mA供電。這使得兩線制感測器的設計成為可能。
在工業套用中，測量點一般在現場，而顯示設備或者控制設備一般都在控制室或控制柜上。兩者之間距離可能數十至數百米。按一百米距離計算，省去2根信號傳輸導線意味著成本降低近百元！另外四線制變送器和三線制變送器因導線內電流不對稱必須使用昂貴的禁止線,而兩線制變送器可使用非常便宜的的雙絞線導線,因此在套用中兩線制變送器必然是首選。
儀表選型
選型表：
無 S 代號 測量範圍
ABGAP-2400 0-6～40kPa
ABGAP-2500 0-40～250kPa
ABGAP-2600 0-0.16～1kPa
ABGAP-2700 0-0.4~2.50KPa
ABGAP-2800 0-1.6～10Mpa
代號 結 構 材 料
法蘭接頭 排氣/排液閥 隔離膜片 灌充液體
F22 316不鏽鋼 316不鏽鋼 316不鏽鋼 矽油
F23 316不鏽鋼 316不鏽鋼 哈氏合金C
F24 316不鏽鋼 316不鏽鋼 蒙乃爾
F25 316不鏽鋼 316不鏽鋼 鉭
F33 哈氏合金C 哈氏合金C 哈氏合金C
F35 哈氏合金C 哈氏合金C 鉭
F44 蒙乃爾 蒙乃爾 蒙乃爾
代號 選 件
M1 O～1 00%線性指示表
M2 數字顯示表頭
M3 液晶顯示表頭
B1 管裝彎支架
B2 盤裝彎支架
B3 管裝平支架
D1 法蘭側面排氣/排液閥在上部
D2 法蘭側面排氣/排液閥在下部
E1 普通電纜接頭
E2 防爆電纜接頭
G1 腰形法蘭
G2 焊管接頭
d 隔爆
i 本安
