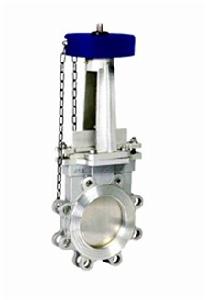

適用溫度:-38~+650℃(具體溫度範圍視密封副材質和介質性質而定)
連線法蘭:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式:硬密封、軟密封
泄漏量:硬密封:D級(液體0.1×DN mm3/s)軟密封:A級(零泄漏)
配套附屬檔案:安裝法蘭
二、PZL43鏈輪式花形刀閘閥主要外形及連線尺寸(mm):
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 MPa | 50 | 48 | 90 | 110 | 325 | 4-M12 | 1.0 MPa | 50 | 48 | 100 | 125 | 325 | 4-M16 |
65 | 48 | 110 | 130 | 340 | 4-M12 | 65 | 48 | 120 | 145 | 340 | 4-M16 | ||
80 | 51 | 125 | 150 | 355 | 4-M16 | 80 | 51 | 135 | 160 | 355 | 4-M16 | ||
100 | 51 | 145 | 170 | 405 | 4-M16 | 100 | 51 | 155 | 180 | 405 | 8-M16 | ||
125 | 57 | 175 | 200 | 440 | 8-M16 | 125 | 57 | 185 | 210 | 440 | 8-M16 | ||
150 | 57 | 200 | 225 | 520 | 8-M16 | 150 | 57 | 210 | 240 | 520 | 8-M20 | ||
200 | 70 | 255 | 280 | 580 | 8-M16 | 200 | 70 | 265 | 295 | 580 | 8-M20 | ||
250 | 70 | 310 | 335 | 670 | 12-M16 | 250 | 70 | 320 | 350 | 670 | 12-M20 | ||
300 | 76 | 362 | 395 | 820 | 12-M20 | 300 | 76 | 368 | 400 | 820 | 12-M20 | ||
350 | 76 | 412 | 445 | 925 | 12-M20 | 350 | 76 | 428 | 460 | 925 | 16-M20 | ||
400 | 89 | 462 | 495 | 1030 | 16-M20 | 400 | 89 | 482 | 515 | 1030 | 16-M22 |
鏈輪式花形刀閘閥訂貨須知:
一、請註明①鏈輪刀型閘閥的產品名稱②鏈輪刀型閘閥的公稱壓力③鏈輪刀型閘閥的公稱通徑④鏈輪刀型閘閥的介質⑤鏈輪刀型閘閥的介質溫度⑥鏈輪刀型閘閥的材質。
二、若已經由設計單位選定環茂閥門PZ4L73H鏈輪刀型閘閥的型號,請按PZ4L73H鏈輪刀型閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您儘量提供設計圖紙和詳細參數,由我們環茂閥門技術部為您審核把關
鏈輪式花形刀閘閥上海環茂專業生產,質量信得過的品牌,質保一年。
