鍋爐雙色液位計

鍋爐雙色液位計

鍋爐雙色液位計是(簡稱DEC)選用優質不鏽鋼及進口電子元件製造的計量器。

簡介

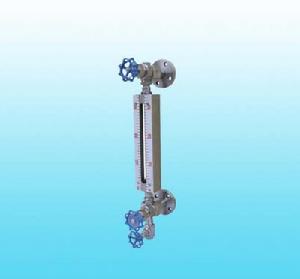

鍋爐雙色液位計圖片 鍋爐雙色液位計圖片

鍋爐雙色液位計是(簡稱DEC)選用優質不鏽鋼及進口電子元件製造,顯示部位採用高亮度LED雙色發光管,組成柱狀顯示屏,通過LED光柱的紅綠變化來檢測所測液位的高低;顯示亮度高,可視距離遠,標尺清晰,顯示角度大,產品更具系列化,智慧型化。全過程測量防雨防雷,防腐防爆,可耐高溫、高壓,高密封、防泄露、無盲區,顯示醒目,讀數直觀,且測量範圍廣,適用於各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關,可實現液位上、下限報警和控制;選配液位變送器,可將液位信號轉換成4~20mADC模擬未準信號,實現遠距離檢測、指示、記錄與控制,亦與計算機系統直接通訊。本系列產品廣泛用於電力、冶金、石油、化工、環保、船舶、建築等各行業生產過程中,各種塔、罐和鍋爐設備的液位測量與控制。

產品適用對象

UFZ-II型磁智慧型光柱顯示液位計廣泛用於鋼鐵、石油、化工、油田、醫藥、食品、酒業等行業中各貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液氨、強酸鹼液、弱酸鹼液、鍋爐汽包、除氧器、疏水箱、旋流井、水風井、液壓產、脫硫罐、水冷塔、熟爐、殺菌鍋、回水箱、高低加、加熱器、凝結器、蒸發器及其他壓力容器與304、304內襯PTFE、316L、PVC、PP相容液體介質的液位測量與顯示。有多種安裝形式供您選擇。以適應不同場合、環境的要求。

結構原理鍋爐雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的永久磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件,觸發相應的數字電路,使LED雙色發光管轉換顏色,無液全紅,滿液全綠,紅綠交界處就是容器內的實際液位,從而實現液位的現場指示,一目了然;加裝限位開關實現液位報警和控制,加裝變送器實現數位訊號輸出供顯示與控制。

技術參數

安裝方式:垂直安裝(最大偏差為≤30)

測量範圍:0-150-6000mm(大於6000mm可協商訂貨)

介質密度:0.4-2.0g/cm3

工作溫度:-160~530℃

跟隨速度:≤0.08m/s

浮子材質:304、PTFE/304外村PTFE、鋁、鈦

LED顯示器:低亮型,高亮型,霧狀散光型三種可選

主導管材質:304;1Cr18Ni9Ti;316L;304內襯PTFE;鈦;PP;PTFE(聚四氟乙烯)

連線法蘭:DN15~DN50(HG20592-97法蘭標準),高壓型側裝式液位計連線法蘭標準採用HG20595-97帶勁對焊

法蘭材質:碳鋼、304、316L

電源電壓:DC24V,AC36V,AC220V

精確度:≥10mm

工作壓力:-0.1~42 MPa

環境振動:頻率≤25Hz 振幅≤0.5mm

介質粘度:≤0.4Pa.S

排污閥:不鏽鋼球閥、針型閥

主導管直徑:“¢48、¢57、¢62mm

技術優點

UFZ-II 型磁敏電子雙色液位計的零部件採用1Cr18Ni9Ti.316L.0Cr18Ni9Ti襯PTFE.PVC

.PP等材料進口電子元件,加上我公司全體科研人員的獨特設計方案,具有優質的可靠。穩定及抗腐蝕性能。

其特點十分顯著:

※ 設計簡單。緊湊。堅固可靠。壽命長。無維護工作量,能長年在戶內。外安裝使用:

※ 獨特首創的現場。遠傳一體化結構,使工業自動化管理變的更輕鬆方便;

※ 獨特的電子發光雙色顯示,適宜在光線暗的場所中套用,夜間觀察更醒目;

※ 獨特的進口霧狀散光型LED發光管,顯示效果穿透性強,清晰不刺眼,供工業攝像頭遠程清晰監控;

※ 測量管與液位顯示部分,液位變送器,報警開關在耐壓,耐氣上完全隔離的;

※ 工作壓力範圍寬,耐壓從真空到42MPa;防腐蝕性<2.5MPa;

※ 工作溫度範圍寬,適用於從-160~+530℃;

※ 廣泛用於強弱腐蝕性,易燃易爆,毒性,強放射性,攪動的,污濁的液位測量;

※ 各型號均可選配磁性限位開關,實現高低液位自動控制或報警;

※ 各型號均可選配4~20mADC液位變送器,實現遠距離集中測量與控制。

安裝方位

UFZ-II型磁敏電子雙色液位計顯示部位安裝方位可任意改變

1.左側安裝 2.左側600安裝 3.標準安裝 4.右側600安裝 5.右側安裝

安裝與使用

1、將本液壓計法蘭與容器法蘭夾上密封墊聯接好,擰緊螺栓。

2、感測器 排污法蘭打開、放進浮子。注意:浮子磁鋼一端向上,不可倒置。

3、在感測器排污法蘭下,安裝一個DN15閥門,並與原液位計排污管路連通。

4、連通電源,輸入AC36V電源(或直徑插入AC220V電源),將液位計調至便於觀察的方位。

5、先打開上閥,然後緩慢打開下閥,尤其是該液位計用在壓力較高的場合,比武緩慢地注入壓力,以防浮子突然受壓損壞,使介質慢慢流入感測器,觀察液位顯示,由紅變綠逐個轉換。

6、排污、上水,觀察水位顯示、高、低水位報警是否正常,若無異常現象,即可投入使用。

鍋爐雙色液位計安裝示意圖

鍋爐雙色液位計安裝示意圖 鍋爐雙色液位計安裝示意圖

特性比較

型 號 SG49W B49X
外觀 小巧、新穎 粗糙、較笨重
安裝中心距(mm) 300~2000 300~500
可視高度 100~1800 100~300
重量、體積比 1.0倍 1.5倍
工作壓力 ≤6.4MPa ≤4.0MPa
工作溫度 -10~450℃ -10~250℃
維修裝拆 方便 較繁
附加裝置 照明、防霜、蒸汽夾套 照明
