“邊緣構件”是16G101-1圖集中暗柱和端柱的統稱,分為兩大類:構造邊緣構件和約束邊緣構件。YDZ、YAZ是約束邊緣端柱、約束邊緣暗柱,均屬於約束邊緣構件;GDZ、GAZ是構造邊緣端柱、構造邊緣暗柱,均屬於構造邊緣構件。這些都是剪力牆結構中特有的,他們的作用都一樣,設定在剪力牆的邊緣,起到改善受力性能的作用。

基本信息

定義

對於抗震等級一、二、三級的剪力牆底部加強部位及其上一層的剪力牆肢,應設定約束邊緣構件。其他的部位應設定構造邊緣構件。(GB50011-2010 6.4.5條;JGJ3-2010 7.2.14條)

約束邊緣構件對體積配箍率等要求更嚴,用在比較重要的受力較大結構部位;構造邊緣構件要求松一些。

區分

1、從編號上看,構造邊緣構件在編號時以字母G打頭,如GAZ、GDZ、GYZ、GJZ等,約束邊緣構件以Y打頭,如YAZ、YDZ、YYZ、YJZ等。

2、從圖集上體會,第71-73頁可以看出,約束邊緣構件比構造邊緣構件要“強”一些,主要體現在抗震作用上。所以,約束邊緣構件套用在抗震等級較高(如一級)的建築,構造邊緣構件套用在抗震等級較低的建築。

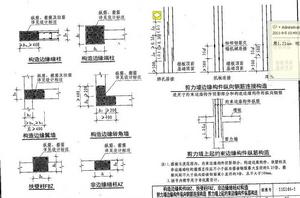

3、從11G101圖集中的配筋情況也可以看出構造邊緣構件(如端柱)僅在矩形柱範圍內布置縱筋和箍筋,類似於框架柱,當然也不能說構造邊緣端柱一定沒有翼緣。約束邊緣構件除端部或角部有一個陰影部分外,在陰影部分和牆身之間還有一個“虛線區域”,該區域的特點是加密拉筋或同時加密豎向分布筋。

4、11G101圖集引用了GB50011-2010建築抗震設計規範中關於抗震牆的抗震構造措施,可參考該規範加深理解。
