定義:
兩個及多個焊點被焊料連線在一起,造成外觀及功能上不良,被IPC-A-610D規定為缺陷等級
IPC-A-610D 5.2.6.2規定:焊接異常-焊錫過量-錫橋
缺陷:
橫跨在不應該相連的導體上的焊料連線
焊料跨接到毗鄰的非共接導體或元件上
類別:
SMT連錫
現象

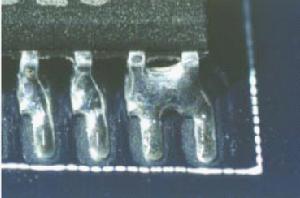

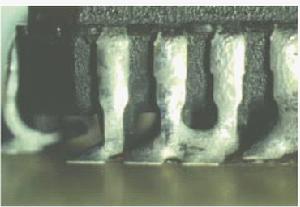

1.兩零件引腳連錫,檢查方法:普通目檢或放大鏡
![](/img/b/2fb/nBnauM3XzYzMzczN0kTO1MDN0MTM4EDM5MTMwADMwAjMxAzL5kzL2UzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
![](/img/3/294/nBnauM3XwEjN4QDO0kTO1MDN0MTM4EDM5MTMwADMwAjMxAzL5kzL2EzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
3.單一零件兩個或多個焊點內部連錫,檢查方法:X-ray檢測
形成原因:

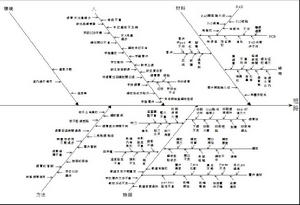

從人.機.料.法.環境等5個方面進行綜合分析(如右圖)
![魚骨圖分析](/img/8/984/nBnauM3X0UDO0gDO0kTO1MDN0MTM4EDM5MTMwADMwAjMxAzL5kzL4IzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
影響:
1.影響產品的功能
2.影響產品外觀,違反IPC-610D規定
解決方案:
從人.機.料.法.環境等5個方面進行分析確定原因後對症下藥
