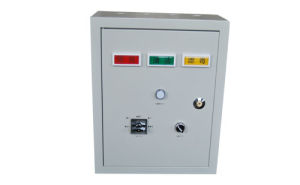

通風方式信號控制箱

本產品是用於人防工程，就是人防防空工程。主要作用是，戰爭時期，或者重大自然災害時，在地下人防防化室值班室中安裝。控制地下人防工事中的，通風方式信號顯示燈箱。達到傳遞空氣信號的效果。

一、用途
通風方式信號控制箱用於地下工程（人防）專用裝置，用於戰時工事不同防護通風方式轉換的指令傳送和報警信號顯示。
二、信號裝置組成
通風方式信號控制箱由指揮端通型信號控制箱和接收端若干信號箱組成，控制箱有6路及12路輸出兩種。由於指揮端也有一信號輸入，並採用統一信號參數，因此本裝置既可用於單獨工事的通風方式信號系統，亦可用於人防區片工事群中組成分級信號系統，實現區片戰時統一指揮運行。
三、裝置特點
A、具有發訊監視功能，可及時發現信號傳輸故障；
B、具有接收端回覆信號，能及時掌握各值班崗位的執行情況；
C、可進行系統自檢和試驗，便於維護管理；
D、通用性強，系統可任意擴展，適用於各種規模的人防工事和區片。

四、技術規格

通風方式信號控制箱技術規格

五、外型
型式 結構 外形尺寸(mm) 安裝孔尺寸(mm)
寬 高 厚 孔數 水平數 垂直距
12路通風方式信號控制箱 掛牆式 500 600 200 4孔Ф13X18 380 630
6路通風方式信號控制箱 400 500 200 4孔Ф13X18 280 530
通風方式信號燈箱 560 120 100 2孔Ф 340 /尺寸

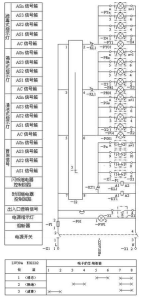

六、原理圖

通風方式信號控制箱原理圖
