通信用240V直流供電系統直流總配電屏

圖1 直流總配電屏 圖1 直流總配電屏

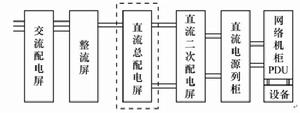

直流總配電屏和整流屏都是通信用240V 直流電源系統中重要組成部分,是整個直流供電迴路的樞紐。如圖1 所示,直流總配電屏和整流屏通過直流母排直接連線,承接從整流模組或蓄電池組送來的直流電,分配和傳送到下一級的配電屏或電源列櫃,完成對網路機櫃和IT 設備的分路、保護、監控及絕緣監察,以及對整流模組、蓄電池組的控制和保護。

直流總配電屏一般由櫃體和附屬部件組成。其中櫃體由骨架、前後門、側板、頂板、底板等構成;附屬部件包括輸入配電模組、蓄電池組接入模組、分路輸出模組、地線排、信號輸出接口、數據顯示裝置、門鎖及機墩等。

基本要求

1、直流總配電屏的相關技術要求,應符合YD/T 585—2010《通信用配電設備》中的相關規定。

2、直流總配電屏中各帶電迴路之間以及帶電零部件或接地零部件之間的爬電距離和電氣間隙應符合GB/T 3797—2005《電氣控制設備》的規定。

3、當直流總配電屏通入額定電流時,各電氣元件和部件的溫升應符合表6-4 的要求。

4、直流總配電屏的外形與結構應考慮到通信電源設備成套性的要求,其結構尺寸應符合YD/T 585—2010《通信用配電設備》中4.4 的要求。

5、直流總配電屏的結構設計應保證操作、運行安全可靠,維修和檢查方便,各電氣元件動作時產生的熱量、電弧、衝擊、振動、磁場或電場不得影響其他電器元件的正常工作。

6、直流總配電屏應採用全封閉結構,具有側板、底板、頂板和前後門(單面列櫃無後門,但應有背板);結構件外形應平整,所有的焊接處應均勻、牢固、無裂縫、無殘渣、無明顯變形或燒穿等缺陷。

7、直流總輸配電電纜的進、出線方式要求上進上出,頂部應開進線孔,至少有一個80mm×500mm 的長方形進線口。

8、直流總配電屏表面應噴塗無眩目反光的覆蓋層,表面光潔、色澤均勻、無流掛、無露底,金屬件無毛刺、無鏽蝕。

9、屏內布線及各帶電線端頭的連線應合理,並有明顯的危險警示標誌。

10、直流總配電屏及其附屬部件、塗覆層、標誌、飾物等均應採用難燃或不燃材料。

額定容量

額定電壓:按照系統的規定,直流總配電屏的額定標稱電壓為直流240V,正常工作

電壓範圍為192~288V。

根據套用的需求,直流總配電屏產品系列輸入(總)額定電流包括400A、800A、1000A、1200A 和1600A;系列輸出分路額定電流包括32A、63A、100A、160A、250A、400A 和630A。

直流總輸配電屏輸出分路數量的設定應能滿足其所分配直流二級配電屏或直流電源列櫃的數量和容量的要求。

配電要求

3.1 總體要求

1、直流總配電屏輸出分路數量的設定應能滿足其所分配機房直流配電屏或電源列櫃的數量和容量的要求。

2、直流總配電屏應能多台並聯工作,屏間應採用屏內直流母排連線。直流母排的載流量應滿足系統總容量的要求。

3、直流總配電屏內各分路結構清晰,方便區分標識以及接線操作。櫃內裸露的匯流母線排需加絕緣層或外護套(板)進行保護,同時應採用不同顏色區分正極、負極:正極採用棕色,負極採用藍色。

3.2 配電單元

1、直流總配電屏內應具有能接入不少於2 組蓄電池的連線端子,任一路出現故障都不影響其他路的正常供電。在正常運行方式、交流電源中斷及蓄電池組充放電的情況下,直流母線應連續供電。

2、直流總配電屏配電迴路正極、負極都必須安裝過流、短路保護裝置。輸出分路應設有直流熔斷器或直流斷路器等保護裝置。

3、過流、短路保護裝置可採用斷路器或熔斷器,其電壓等級必須符合系統的直流電壓要求。為保證各級過流和短路保護具有良好、可靠的選擇性匹配特性,應儘可能選用同一品牌同一系列(或廠商推薦系列)的產品,並在廠商技術指導下選用。

4、配電迴路的匯流母排不設定總開關。

5、如採用熔斷器做過流保護裝置,採用的熔斷器應具有通用性,方便現場直接更換。正極、負極的端子不宜並列布放。

6、在正常使用環境條件下,屏內最大電壓降在滿載時應不大於 1V。

7、直流總配電屏內所有電纜均應符合YD/T 1173—2001《通信電源用阻燃耐火軟電纜》的要求,各連線導體的截面積應滿足設計載流量的要求。

監測與告警

4.1 電壓電流監測功能

1、直流總配電屏應能對電壓、總輸入電流、每組蓄電池電流(充放電狀態)以及98

每個輸出分路電流進行監測,並以形象直觀方式(如LCD、LED 等)集中顯示。

2、直流總配電屏電壓精度應優於 1%,電流精度應優於2%。

3、母排總輸出及各輸出分路的電流採集不應採用分流器串聯在迴路中進行電流量的信號採集,應採用外加霍爾感測器或貼片感測器來進行電流量的信號採集。蓄電池電流採集如採用分流器,宜選用量程為25mV 規格的器件,儘量減少壓降和發熱。

4.2 告警功能

1、直流總配電屏各輸出分路及蓄電池迴路應設定過流保護告警裝置。當出現熔斷器熔斷或斷路器跳閘時,能發出聲光告警,聲音告警功能具有手動關閉告警音的功能。

2、輸出分路選用熔斷器作為過流保護的,其熔斷告警裝置不宜採用輔助熔斷器作為信號觸發器。

3、直流總配電屏上應配有指示燈,其色標應符合下列規定:“工作正常”信號燈為綠色,“故障告警”信號燈為紅色。系統工作時“工作正常”信號燈亮;故障時“故障告警”信號燈亮,蜂鳴器發出聲音告警。

遙測、遙信功能

直流總配電屏應具有接口電路可與監控電路(系統監控單元)連線,其通信接口和通信協定應符合YD/T 1363.3—2005《通信局(站)電源、空調及環境集中監控管理系統第 3 部分:前端智慧型設備協定》的要求,具有以下功能:遙測電壓、總電流、蓄電池組電流、分路電流(可選)和電量(可選);遙信熔斷器或斷路器故障、絕緣故障。

顯示與操作

電流監測及告警顯示屏可以安裝在櫃門上或櫃內上方便於觀察和操作的地方;告警指示燈應安裝在櫃門上或櫃門上方櫃體框架上。當無告警指示燈時,電流監測及告警顯示屏宜被安裝在櫃門上。

絕緣監察功能

一般情況下,從工藝結構等方面綜合考慮,可布置在直流總配電屏對匯流母排及每個輸出分支路的絕緣狀況進行線上監測,實現絕緣監察的告警和定位。

可利用平衡橋電阻檢測和投切電阻檢測的方法對系統直流總母排的絕緣狀況進行線上監測,以實現絕緣監察的告警功能。

可採用支路漏電流檢測的方法對屏內輸出分支路的絕緣狀況進行線上監測,以實現絕緣監察的定位功能。

直流迴路中發生接地故障或絕緣電阻值低於告警值時,絕緣監察裝置應具有相應的告警和相應的定位,絕緣電阻告警值見表1。

表1 絕緣電阻整定值

系統電壓(V) 絕緣告警整定值範圍(kW)
240 15~30(預設值28)

接地性能

直流總配電屏應單獨設定保護接地排。

保護接地裝置與直流電源列櫃的金屬櫃及內部各金屬部件之間應具有可靠的電氣連線,其連線電阻值≤0.1Ω。

電氣防護性能

絕緣電阻:直流總配電屏內各帶電迴路(該迴路不直接接地)對地(或櫃體)絕緣電阻應≥10MΩ(500V 兆歐表測量1min 後讀數)。

絕緣強度:直流總配電屏內各帶電迴路對地(或櫃體)以及兩個非電氣連線的帶電迴路之間,應能承受2500V、50Hz 正弦試驗電壓1min,不出現擊穿或飛弧現象,漏電流≤10mA。

防護等級:在正常使用條件下,直流總配電屏內電氣部分防護等級應不低於 IP2X。
