輸電線路微氣象線上監測系統

套用背景

我國地域遼闊,地理環境複雜多變,氣候條件相差甚遠,對我們的輸電線路是一個極大的考驗。而且在一些特殊的地理環境會產生一些特殊的氣候條件,這些特殊的地方的氣候環境與周邊的環境有明顯的的差別,比如山谷,海拔較高山峰,河流上。這考驗就更大了。但是不可避免,架設的輸電線路常常會經過這樣的地方。而這些特殊的地理環境經常會影響輸電線路的正常運行,有些甚至嚴重損壞輸電線路,造成巨大的經濟損失。為了保證輸電線路的正常運行,輸電線路微氣象線上監測系統應運而生。

原理

輸電線路微氣象線上監測系統是一套針對輸電線路在特殊地點的氣象環境監測而設計的多要素微氣象監測系統。可監測環境溫度、濕度、風速、風向、氣壓氣象參數,並將採集到的各種氣象參數及其變化狀況,通過手機無線網路實時的傳送到系統主機中,系統主機可對採集到的數據進行存儲、統計與分析,並將所有數據通過各種報表、統計圖、曲線等方式顯示給用戶。當出現異常情況時,系統會以多種方式發出預報警信息,提示管理人員應對報警點予以重視或採取必要的預防措施。

輸電線路微氣象線上監測系統功能特點

1、數據採集前端為擴展工業級或工業級產品,適用於各種惡劣的氣候環境;
2、具有對桿塔安裝點的局部環境的溫度、濕度、風速、風向、大氣壓指標的實時監測;
3、具有對溫度、濕度、風速、風向、大氣壓指標的特色曲線統計報表,提供按照設備編號、時間坐標等多種條件查詢功能。報表上可以隨滑鼠點實時顯示該點的溫度值,且具有報表中當前溫度、最高/最低溫度等特色圖元顯示;
4、利用運營商已有的3G/GPRS/EDEGE/CDMA1X網路構建遠程數據傳輸通道,實現輸電線路線上監測系統監控中心可以實時監測遠端現場的數據;
5、前置機子系統模組可以有效的連線現場系統,獲得數據並實現數據存儲/轉發到輸電線路線上監測系統;
6、系統採用了多層禁止技術建造,機殼及感測器外殼採用防磁金屬材料,有效禁止電磁干擾。數據傳輸線纜採用3層禁止室外線纜,各種接頭採用金屬航空頭,禁止、防水、防塵、連線可靠。極強的抗干擾、抗雷擊、確保系統運行穩定可靠;7、防雷及防線路閃絡設計,機殼經過桿塔與大地連線,各種感測器全部採用防雷器件;
8、系統採用低功耗設計,動態調整設備功耗達到節電要求;
9、採用系統接地抗干擾設計,數據採集信號雙端差分輸入,模擬信號及數位訊號全部採用嚴格的工業過程最佳化控制技術,可確保數據採集的準確和可靠。

輸電線路微氣象線上監測系統技術參數


名稱

技術指標

工作電壓

DC12V

功率

6W(瞬間最大:30W)

通信方式

3G/GPRS/EDGE/CDMA1X

風速

測量原理:超音波
測量範圍:0-60米/秒
解析度:0.1 m/s
測量精度:±0.2米/秒(當風速在0~5米/秒範圍內)

風向

測量原理:超音波
測量範圍:0~360°全方位,無盲區
解析度:0.1° 度
精確度:±3° 度

溫度

測量原理:二極體結電壓測溫度
測量範圍:-40~+123.8℃
解析度:0.1℃
測量精度:±0.3℃ 典型值

濕度

測量原理:電容式
測量範圍:0-100% RH
解析度:0.05%
測量精度:±2% RH典型值

氣壓

測量範圍:10-1100 HPa
測量精度:±0.5HPa (25℃)
解析度:0.1HPa

其它參數

防護等級:IP64
防爆等級:本安型IA級
工作溫度:-40℃ ~ +70℃
工作濕度:R 5%~100%
防冰凍:三個月的鹽霧、冷凝試驗後無腐蝕
防沙塵:參照MILSTD810E
EMC:IEC61000-4-5
電源:12-30VDC 50mA

規格

直徑170mm,高度250mm;金屬外殼,重量約2.5KG

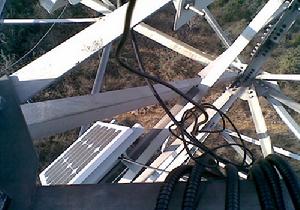

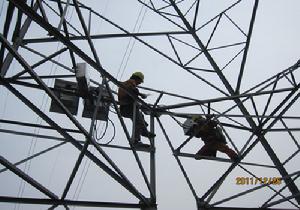

工程案例

輸電線路微氣象線上監測系統是一款專門監測特殊地點的氣候環境的設備,採用無線網路傳輸,對有異常氣候情況下會發出警報,提醒監管人員。這樣就可以節約人力,合理的安排人員進行處理異常情況,高效的保證輸電線路正常運行。
