超短型對夾式氣動球閥超短型對夾式氣動球閥產品特點
超短型對夾式氣動球閥採用智慧型控制與定位,與電氣閥門定位器配套,輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。該超短型對夾式氣動球閥按其密封性能分為金屬密封與軟密封。特別適合於介質是粘稠、含顆粒、纖維性質的場合。可廣泛套用於石油、化工、教學設備、輕工、高壓設備、製藥、造紙等
工業自動控制系統中,作遠距離集中控制或就地控制。超短型氣動球閥,是在引進國外先進技術的基礎上進行特殊設計,精心製造的產品。等優點。
產品特點：具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強
超短型對夾式氣動球閥適用範圍

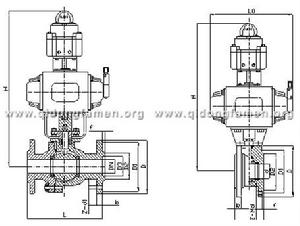

超短型對夾式氣動球閥 結構圖城建、化工、冶金、石油、製藥、食品、飲料、環保
超短型對夾式氣動球閥結構
超短型對夾式氣動球閥主要外形和連線尺寸：SMQ671F-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)
DN d L H D D1 D2 b f L0 Z-Md
15 14 35 328 90 65 45 14/16 2 180 4-M12
20 19 38 335 100 75 55 14/16 2 180 4-M12
25 25 42 350 110 85 65 14/16 2 180 4-M12
32 29 50 380 130 100 78 16/18 2 220 4-M16
40 38 60 410 145 110 85 16/18 3 220 4-M16
50 48 70 442 160 125 100 16/20 3 260 4-M16
65 64 95 452 180 145 120 18/22 3 260 4/8-M16
80 76 118 495 190 160 135 20/22 3 296 8-M16
100 95 140 538 215/230 180/190 155/160 20/24 3 350 8-M16/20
125 118 175/195 585 245/270 210/220 185/188 24/28 3 350 8-M16/24
150 150 210/260 708 280/300 240/250 210/218 24/28 3 439 8-M20/24
註：表中數據XX/XX分別為壓力1.6MPa、2.5MPa
