複合彈簧--振動篩專用彈簧
複合彈簧概述：
複合彈簧全稱為橡膠金屬螺旋複合彈簧，是在金屬螺旋彈簧周圍包裹一層橡膠材料複合硫化而成的一種彈簧。複合彈簧是由金屬螺旋彈簧和橡膠複合為一體的彈性體，該產品集金屬彈簧和橡膠彈簧的優點於一體，克服兩者的缺點，使用性能穩定、能承受載荷以及較大變形量、同時具有隔振降噪效果好、工作平穩共振區時間短等優點。

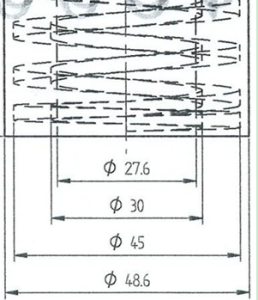

複合彈簧圖紙：
複合彈簧三維圖：
複合彈簧優點：
具有TT橡膠彈簧的非線性和結構阻尼的特性，又具有TT金屬螺旋彈簧大變形和承載能力大的特性，其穩定性和承載能力優於TT橡膠彈簧，結構比空氣彈簧簡單，固有頻率雖然高於TT金屬彈簧但低於TT橡膠彈簧。
1、結構獨特、維護方便。TT複合彈簧
2、可替代金屬螺旋彈簧，並有優良的阻尼效果。
3、可替代防振橡膠彈簧，但能承受很大的載荷。
4、可代替不鏽鋼彈簧耐潮濕、耐腐蝕使用壽命長。
5、適於做大載荷、低頻隔振系統的隔振彈簧
6、與金屬碰撞不產生火花、適於易燃、易爆環境工作。
7、具有類似空氣彈簧的工作特性曲線，但結構簡單、無氣體泄露。
複合彈簧參數：
規格
D×H×d(mm) 外徑D
(mm) 內徑d
(mm) 自由高度H
(mm) 工作變形量FV
(cm) 剛度KL
(kg/cm) 靜態載荷（kg）
Ф90×150×Ф38 90 38 150 2 150-350 300-700
Ф90×150×Ф40 90 40 150 2 150-350 300-700
Ф148×260×Ф80 148 80 260 3 180-600 500-1800
Ф150×200×Ф80 150 80 200 2 180-500 360-1000
Ф150×220×Ф70 150 70 220 2.2 180-550 400-1210
Ф150×250×Ф80 150 80 250 3 180-600 500-1800
Ф150×265×Ф80 150 80 265 3 180-600 500-1800
Ф150×265×Ф92 150 92 265 3 180-600 500-1800
Ф150×270×Ф80 150 80 270 2.7 180-600 500-1800
Ф150×400×Ф50 150 50 400 3 180-800 500-1800
Ф155×290×Ф60 155 60 290 3 220-660 660-2000
Ф155×290×Ф62 155 62 290 3 220-660 660-2000
Ф155×290×Ф75 155 75 290 3 220-660 660-2000
Ф155×330×Ф60 155 60 330 3 220-660 660-2000
Ф160×236×Ф94 160 94 236 2-3 250-1000 750-3000
Ф160×240×Ф94 160 94 240 2-3 250-1000 750-3000
Ф160×250×Ф90 160 90 250 3 180-600 500-1800
Ф160×290×Ф62 160 62 290 3 240-660 700-2000
Ф180×210×Ф50 180 50 210 2.5 240-660 600-1650
Ф180×270×Ф80 180 80 270 3 300-1000 900-3000
Ф180×290×Ф62 180 62 290 3 500-1000 2000-4000
Ф180×290×Ф80 180 80 290 3 300-1000 900-3000
Ф200×335×Ф80 200 80 335 3 300-1500 900-4500
非標複合彈簧參數：
Ф75×130×Ф30 75 30 130 1.3 150-330 195-429
Ф105×130×Ф60 105 60 130 1.3 150-350 195-429
Ф150×150×Ф50 150 50 150 1.5 220-500 221-750
Ф155×280×Ф55 155 55 280 2.8 220-660 616-1848
Ф180×210×Ф50 180 50 210 2.1 250-1300 540-2730
Ф180×230×Ф80 180 80 230 2.3 250-1500 575-3450
Ф135×261×Ф75內外雙面羅紋 135 75 261 2.61 220-600 574-1566
Ф153×268×Ф80內外雙面羅紋 153 80 268 2.68 220-600 574-1566
Ф85×120×Ф35 85 35 120 1.2 150-330 180-396
Ф90×150×Ф40 90 40 150 1.5 150-350 225-525
Ф90×150×Ф50 90 50 150 1.5 150-350 225-525
Ф90×80（實心） 90 80 0.8 150-280 120-224
Ф100×130（實心） 100 130 1.3 150-330 195-429
Ф100×160（實心） 100 160 1.6 150-350 528-560
Ф110×130×Ф70 110 70 130 1.3 150-300 195-390
Ф110×130×Ф45 110 45 130 1.3 150-300 195-390
Ф110×180×Ф45 110 45 180 1.8 150-350 270-630
Ф150×140×Ф50 150 50 140 1.4 180-350 252-490
Ф150×225×Ф80葫蘆 150 80 225 2.25 180-500 405-1125
Ф125×190×Ф62葫蘆 125 62 190 1.9 150-350 285-665
Ф150×250×Ф62 150 62 250 2.5 180-550 450-1375
Ф150×250×Ф94 150 94 250 2.5 180-600 450-1500
Ф150×265×Ф62 150 62 265 2.65 180-600 477-1590
Ф150×270×Ф62 150 62 270 2.7 180-600 486-1620
Ф155×220×Ф80 155 62 220 2.2 180-550 396-1210
Ф155×230×Ф80 155 80 230 2.3 180-550 414-1265
Ф155×230×Ф62 155 62 230 2.3 180-550 414-1265
Ф155×180×Ф95 155 95 180 1.8 180-500 324-720
Ф155×190×Ф95 155 95 190 1.9 180-500 342-950
Ф155×200×Ф95 155 95 200 2 180-550 360-1100
Ф155×210×Ф95 155 95 210 2.1 180-550 378-1155
Ф155×180×Ф38 155 38 180 2 180-550 360-1100
Ф160×200×Ф80 160 80 200 2 250-800 500-1600
Ф160×200×Ф94 160 94 200 2 250-800 500-1600
Ф160×240×Ф80 160 80 240 2.4 250-1000 600-2400
Ф160×220×Ф105 160 105 220 2.2 250-800 550-1760
Ф160×210×Ф105 160 105 210 2.1 250-800 525-1680
Ф160×182×Ф62 160 62 182 1.82 250-1000 455-1820
Ф160×220×Ф62 160 62 220 2.2 250-1000 550-2200
Ф155×280×Ф62 155 62 280 3 220-660 660-1980
Ф160×230×Ф40 160 40 230 2.3 250-1300 575-2990
Ф160×240×Ф62 160 62 240 2.4 250-1300 600-3120
Ф160×210×Ф94 160 94 210 2.1 250-1200 525-2520
Ф160×180×Ф40 160 40 180 1.8 250-1000 450-1800
Ф160×200×Ф62 160 62 200 2 250-1100 500-2200
Ф180×110×Ф90 180 90 110 1.1 220-1000 242-1100
Ф180×110×Ф65 180 65 110 1.1 220-1000 242-1100
Ф180×110（實心） 180 110 1.1 220-1300 242-1430
Ф180×110×Ф105 180 105 110 1.1 220-1000 242-1100
Ф180×180×Ф40 180 40 180 1.8 250-2000 450-3600
Ф180×200×Ф70 180 70 200 2 250-1500 500-3000
Ф180×200×Ф60 180 60 200 2 250-1500 500-3000
Ф180×255×Ф70 180 70 255 2.5 250-1500 625-3750
Ф180×280×Ф80 180 80 280 2.8 250-1500 700-4200
Ф180×280×Ф62 180 62 280 2.8 250-1800 700-5040
Ф180×300×Ф80 180 80 300 3 250-1500 750-4500
Ф180×290×Ф80 180 80 290 2.9 250-1500 725-4350
Ф180×280×Ф80 180 80 280 2.8 250-1500 700-4200
Ф180×280×Ф62 180 62 280 2.8 250-1800 700-5040
Ф180×270×Ф62 180 62 270 2.7 250-1500 675-4050
Ф180×300×Ф80 180 80 300 3 250-1800 750-5400
Ф200×250×Ф60 200 60 250 2.5 300-2000 750-5000
Ф250×220×Ф90 250 90 220 2.2 400-2500 880-5500
Ф250×250×Ф90 250 90 250 2.5 500-2500 1250-6250
複合彈簧套用範圍：
廣泛適用於礦山、冶金、煤炭等行業的大型振動機械設備。
