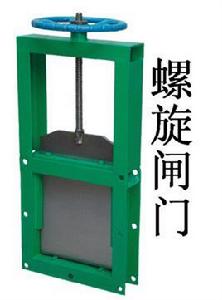

螺旋閘門

螺旋閘門用於建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。

用途

是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。

結構特點

該閘門結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用於各類無粘度的固體、粉料及小於φ10mm的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調節開度。主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。

工作原理

主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。

材料及尺寸

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
250×250	306×306	346×346	930	100	8-Φ14	70.5
300×300	356×356	396×396	1050	100	8-Φ14	81
400×400	456×456	496×496	140	100	12-Φ14	114
450×450	510×510	556×556	1450	120	12-Φ18	130
500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
700×700	770×770	820×820	2130	140	20-Φ18	236
800×800	870×870	920×920	2440	140	20-Φ18	303
900×900	974×974	1030×1030	2660	160	27-Φ23	424
1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小於1.7米用手輪，大於1.7米用鏈輪 鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
