萬能機頂盒遙控器

萬能機頂盒遙控器

機頂盒遙控器是一種通過控制機頂盒進而控制電視機的遙控器,方便實用性強。機頂盒遙控器是用於控制機頂盒,進而控制電視機的遙控器。以機頂盒遙控器為例,其遙控器按鈕由前後兩部分組成,前一部分按鈕是用來代替電視機遙控器的,而後一部分按鈕則是用於控制機頂盒的按鈕。

機頂盒遙控器的工作原理

機頂盒遙控器機頂盒遙控器

由於電視機遙控器和機頂盒遙控器所選用的紅外線載波頻率是一樣的,即它們都是將遙控指令編碼調製到38KHz的載波信號上,這就為兩個遙控器的合二為一奠定了基礎。
當我們按動“設定”鍵時,該遙控器的內部電路就由發射狀態轉變成接收狀態,其IC晶片也由產生遙控指令編碼切換為解析遙控指令編碼。此時IC晶片中單片機的任務就是不斷讀取與接收頭相連的I/O口的數值,測量每一個脈衝的寬度,用計數器記錄高、低電平的延續時間,並原封不動地把發射信號中高、低電平的時間寬度記憶至擴展存儲區E2PROM的指定地址。
當我們再次按動“設定”鍵時,遙控器的內部電路重新回到原來的發射狀態。若此時按動“電視控制區”內的功能鍵,IC晶片即可從E2PROM的指定地址調出由該鍵位存進去的信息,並還原出原來的一串脈衝編碼,同樣是調製到38KHz的載波信號上。最後,通過三極體放大電路驅動紅外發光二極體發射這一串複製的紅外信號,而電視機則同樣執行原來這串編碼指令要求的功能。
由此可知,“學習型”遙控器新增加的硬體配置主要用於接收、記錄和存儲電視機的遙控指令編碼結構。

電視機頂盒遙控器壞了怎么辦

有線點機頂盒遙控器機頂盒遙控器

日常使用家用電器產品的時候我們難免會遇到機器出現故障的問題,就像我們這裡提到的電視機頂盒遙控器一樣,使用的時間
長了也是會壞的。通常我們遇到遙控器壞了之後,很多人都是選擇重新購買一個電視機頂盒遙控器吧,但是你知道嗎如果你的電視機頂盒遙控器壞的不是非常的徹底,我們簡單的修一修還是能用的。如果你對電視機頂盒遙控器的維修方法感興趣,就來看看我為大家介紹到的電視機頂盒遙控器最簡單的處理方法吧。
電視機頂盒遙控器簡介
電視機頂盒遙控器就是一種用來控制電視機頂盒,進而控制電視機的一種遙控機器。電視機頂盒遙控器是一種無線發射裝置,在工作過程中它通過現代的數字編碼技術,將遙控器上的按鍵信息進行編碼,之後通過紅外線二極體發射出的光波和光波紅外接收器將接收到的信號轉化為電信信號,之後通過處理器進行解碼,最後解碼出相應的指令達到對機頂盒的控制。

電視機頂盒遙控器維修

1、電視機頂盒出現問題之後,在進行檢修時最直接的方法就是判斷是遙控器的問題還是機頂盒接收頭的問題,這時大家可以觀察遙控器的發射管是否發光,如果遙控器發射管發光,就表示遙控器是好的,如果不發光,那么就說明是機頂盒接收頭接收出現了問題。
2、檢查電視機頂盒遙控器中的電池和電池盒中的彈簧是否生鏽或者是腐蝕斷了,這樣就會導致電視機頂盒遙控器出現接觸不良或者是不通電的情況。如果是這一原因導致的遙控器出現故障就可以使用沙紙將生鏽的地方鍍錫。
3、電視機頂盒遙控器中它的線路板完好,按下按鍵之後有電到晶振,同時它的紅色指示燈和發射管又出現不閃的情況,這時就能斷定是它的晶振出現問題。

機頂盒遙控器和電視遙控器如何對接

很多朋友在網上詢問,機頂盒遙控器和電視遙控器如何對接這個問題,今天我來回答下這個問題,為網友們答疑解惑。

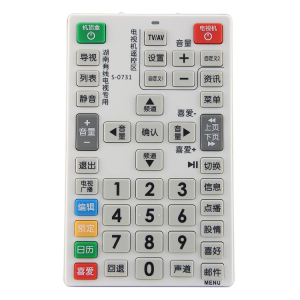

機頂盒遙控器一般分為兩部分(如圖),一部分是機頂盒遙控器,一部分屬於電視機遙控器。
現在重點介紹電視機的設定方法,學好了這個設定方法,你就可以直接使用一台遙控器來控制機頂盒和電視機了。這種方法叫學習法(適用於電視機遙控器完好的情況),對電視區的學習方法如下:
1.將兩個遙控器的發射方向對準,並保持1-3CM左右,按住本遙控器的“設定鍵”約3秒,指示燈閃爍後鬆開;
2.按下本遙控器需要學習複製的鍵,如:TV/AV,指示燈由閃爍變為長亮;
3.按下您的遙控器按鍵一秒鬆開,如:TV/AV,指示燈由長亮變為閃爍,學習成功;
4.重複2-3的步驟學習其他按鍵,學習完畢按“設定”鍵退出。
最後附上機頂盒遙控器的設定方法,一般直接用自動搜尋法來設定機頂盒。具體方法如下:
1.按住設定鍵,指示燈亮起後不要鬆開,直到指示燈閃爍,放開按鍵;
2.遙控器正對您的機頂盒,按下機頂盒“待機”鍵,遙控器進入機頂盒自動代碼搜尋狀態;
3.當您的電視螢幕出現音量符號時,按下“設定”鍵,遙控器退出自動搜尋狀態;
4.測試遙控器是否可以正常控制您的機頂盒,成功就設定成功,否則重複以上步驟。
