莫氏錐度鉸刀

莫氏錐度鉸刀,用於相同錐度定位銷孔的鉸削,是一個錐度的國際標準,用於靜配合以精確定位。

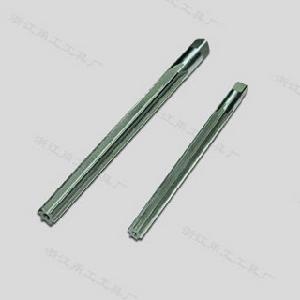

莫氏錐度鉸刀

莫氏錐度鉸刀包含:1:50錐度鉸刀、1:10錐度鉸刀、1:30錐度鉸刀

錐度鉸刀錐度鉸刀
莫氏錐度鉸刀標準:GB4248-84 GB1136-84 GB1137-84
莫氏錐度鉸刀用於相同錐度定位銷孔的鉸削。例如1:50、1:30、1:10錐度定位銷孔的鉸削。

莫氏錐度鉸刀的參數

主偏角 加工鋼等韌性材料一般取=15°;加工鑄鐵等脆性材料一般取=3°~5°;粗鉸和鉸盲孔時一般取=45°;手用鉸刀一般取=0.5°~1.5°。
前角 鉸孔時一般餘量很小,切屑很薄,切屑與前刀面接觸長度很短,故前角的影響不顯著。為了製造方便,一般取均=0°。加工韌性材料時,為減小切屑變形,可取=5°~10°。
后角 鉸刀系精加工刀具,為使其重磨後徑向尺寸不致變化太大,一般鉸刀后角取=6°~8°。
刃傾角 一般鉸刀的刃傾角=0°。但刃傾角能使切削過程平穩,提高鉸孔質量。在鉸削韌性較大的材料時,可在鉸刀的切削部分磨出=15°~20°刃傾角,這樣可使鉸削時切屑向前排出,不致於劃傷已加工表面。在加工盲孔時,可在這種帶刃傾角的鉸刀前端開出一較大的凹坑,以容納切屑。

莫氏錐度介紹

莫氏錐度是一個錐度的國際標準,用於靜配合以精確定位。由於錐度很小,利用摩擦力的原理,可以傳遞一定的扭距,又因為是錐度配合,所以可以方便的拆卸。在同一錐度的一定範圍內,工件可以自由的拆裝,同時在工作時又不會影響到使用效果,比如鑽孔的錐柄鑽,如果使用中需要拆卸鑽頭磨削,拆卸後重新裝上不會影響鑽頭的中心位置。
莫氏錐度,有0,1,2,3,4,5,6共七個號,錐度值有一定的變化,每一型號公稱直徑大小分別為9.045,12.065,17.78,23.825,31.267,44.399,63.348。主要用於各種刀具(如鑽頭、銑刀)各種刀桿及工具機主軸孔錐度。
