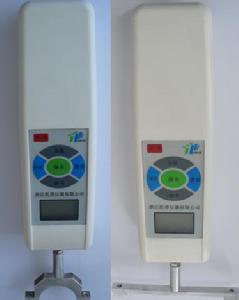

莖桿強度測試儀

用途及技術參數

農作物莖稈的力學性能是評價作物抗倒伏特性的重要指標，也是設計農業機械的重要參數和依據。對農業物料力學性能的研究，已發展成為一門重要的力學分支——農業物料力學。目前對農作物莖稈力學性能指標的研究主要依靠萬能試驗機，可做拉伸、壓縮、彎曲、剪下等實驗，但由於其體積龐大，價格昂貴且不能在無電力能源的田間進行現場測試，限制了其套用範圍，為此研製了莖稈強度測定儀，該儀器可在田間無電力能源的條件下，通過專門設計的發條驅動裝置進行現場測試。
技術參數
莖桿彎析性能測量面積：0.5cm2
莖桿抗壓強度測量面積：1cm2
莖桿組織結構強度測量：1mm2

最大負荷：500N(N、Kg和ib三種單位可自動轉換)；
解析度：0.01N；
精度：±0.5%；
電源:充電電源：220V/AC；電池連續工作時間：6～8小時；
穩定性:溫漂：0.2uV/℃（0-60℃）；零漂：≤ 0.1%/8小時/FS；
標定範圍：滿量程標定；
環境溫度：0～+60℃；
環境濕度：≤ 80%；
允許過載：150%；
關機時間設定:10-90分鐘；
電池容量顯示：分3格、2格、1格
供電方式：5 號鎳氰電池組 /220V AC 充電

莖桿強度測試儀用途：

玉米、高粱、菸草等莖桿的強度是決定抗倒伏能力的一個主要因素，長期以來玉米、高粱、菸草的倒伏給玉米地機械收割造成很大的困難。從機械化水平來說，造成大量的糧食浪費。另外，玉米倒伏，導致光照不充分，使其生產量受到極大的限制，該儀器適用範圍適用於農業遺傳育種部分。
電池容量顯示，電量過低自動關機。
植物莖桿強度儀特點：
1.三種不同測頭：可進行莖桿彎折性能測量、莖桿抗壓強度測量、莖桿組織結構（穿刺）強度測量；
2.可連線電腦測試，可保存、列印，做各種分析，輸入速度、面積還可顯示位移、壓強等參數；
3.可儲存896個測試值
4.大螢幕液晶顯示，有背光功能，並具有螢幕數字正、倒反轉功能；
5.自動關機時間設定；

測試操作步驟

1、 測試時，將測定儀表裝到測試台上，具體步驟如下：
A、 先將鎖緊手柄鬆開，使安裝板調向機台側面；而後再用鎖緊手柄將其鎖緊；
B、 將上調節手柄鬆開，將其滑下與機箱接觸，方能使安裝板上方兩個安裝孔
露出；再用安裝螺釘與彈墊將測力計的上方兩孔安裝在安裝板上（鏇緊）；
後將上調節手柄滑回原處使其鎖緊；
C、 先將下調節手柄鬆開，將手柄壓下後，將下調節手柄滑向機箱與其接觸，方能使安裝板下方兩個安裝
孔露出；再用安裝螺釘與彈墊將測力計的下方兩孔安裝在安裝板上（鏇緊）；後將上調節手柄滑回原
處使其鎖緊；
D、 最後將鎖緊手柄鬆開，使安裝板調回原處（機台正面）；而後再用鎖緊手柄將其鎖緊即可。
2、 將測頭安裝在測定儀表上的螺桿上；
3、 將兩塊相同夾具分別放入莖桿強度測定儀機台上的兩側，使被測物的中心與測頭的中心在同一直線上；
4、 鏇轉測試台上下調節螺母，使夾具能與被測物件接觸；
5、 再按“開機”鍵打開電源，即可開始進行測試；
6、 強度測定儀上所顯示的數值即為所得的強度值。
“關機”鍵：
按此鍵，關閉電源。（註：無論何時按此鍵時，電源關閉，但儲存的記憶數據不會消失）；
“記憶”鍵：
按此鍵時，存儲的測試數據（記憶數據）會依次被調出來顯示於螢幕上，此時“MEM”字樣閃爍首先顯示
記憶次數，2秒後自動顯示記憶數據。若想退出記憶功能界面，只需按“清零”鍵即可退出；
“單位”鍵：
按此鍵可執行計測單位的切換，提供N（牛頓）、Kg（公斤）、lb（磅）這三種單位，每按一次此鍵，
單位就切換到下一單位；
“峰值”鍵：
按此鍵可執行手動峰值保持、自動峰值保持、負荷實時值三種模式之間的切換，液晶顯示屏上顯示的
“PEAK”表示手動峰值保持，“AUTOPEAK”表示自動峰值保持，無“PEAK”及“AUTOPEAK”
顯示表示負荷實時值，每按一次此鍵，模式就切換到下一模式；
“存儲”鍵：
按此鍵時，螢幕上顯示的測試數據會被儲存起來（在手動峰值狀態下）。儲存的數據可利用“記憶”鍵
調出、可利用“清零”鍵清除、亦可利用數據線輸出至電腦作分析處理或列印。當機內有測試數據被儲存
時，液晶顯示屏上會有“MEM”顯示；
“清零”鍵：
按此鍵時，螢幕上的測試值會被歸零。
※當所使用的夾具的重量超過量程的20%或時，按“清零”鍵無法清零，此時需先選用較輕的夾具，再
按“清零”鍵即可清零；
※當所使用的負荷超過本機量程的20%時，按“清零”鍵無法清零，此時需先解除所加的負荷，再按“清
零”鍵即可清零；
※按住此鍵4秒鐘，存儲的測試數據可以全部清除（註：在某些狀態下可能無法清除，則需先關機，關
機後重新開機，再按此功能鍵，即可清除全部記憶數據）；
8、“通迅”鍵：
按此鍵，可切換螢幕數字正、倒反轉。
