概述
無線智慧型家居、感測器網路節點要進行相互的數據交流需要有相應的無線網路協定(包括MAC層、路由、網路層、套用層等)，同時除主機外很多設備又都是電池供電而且使用年限要3-5年甚至10年所以就需要超低功耗。傳統的無線協定很難適應無線智慧型家居、感測器的低成本、低功耗、高容錯性、多節點等的要求，這種情況下，VTnet協定應運而生。系統介紹

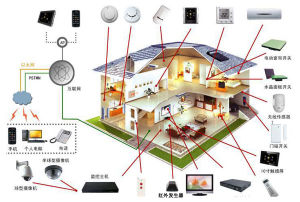

芯威科技VTnet自適應組網系統家居套用系統套用的無線模組
產品型號：VT-DTMSD3-433產品型號：VT-DTMSX3-433
VT-DTMSD3-433產品型號：VT-DTMSA5-433產品型號：VT-DTMSX5-433
以上模組無線網路層的基本特點：
●基於GFSK的調製方式，抗突發乾擾和隨機干擾能力強
●視距情況下，天線放置位置>1米，可靠傳輸距離從300米至5000米可自選
●提供透明的數據傳輸，能適應任何標準的用戶協定
●自動過濾掉噪聲產生的虛假數據
●標準配置提供51個信道，滿足用戶多種通信組合方式
VT-DTMSX3-433●提供多種接口UART232485USBWIFI無線接口等
●接口波特率可配置，傳輸格式可配置
●半雙工通信，自動完成空中數據收/發，用戶無需編寫多餘程式，只要從接口收/發數據即可
●5V供電，直接從USB取電，接收電流<55mA，發射電流<250mA
●多種天線配置方案，滿足不同結構要求
●多個頻率可選滿足不同頻率要求，不同國家需求
系統結構
系統的工作原理
Android上電與VTnet主機節點連線後，組成一個對上可以連線Internet系統，對下可以連線VTnet從節點的自適應無線通信網路；
終端節點ED和用戶設備連線上電後，自動連線到指定的主節點上，構建無線通道。
當主節點從Android收到讀取命令後，通過無線方式傳輸到終端節點，並通過中繼來增強距離和收集數據，然後終端節點打包將設備上的數據通過無線方式，回傳到主節點，主節點再上報給Android系統設備完成一次Android智慧型系統到終端設備的讀取過程。

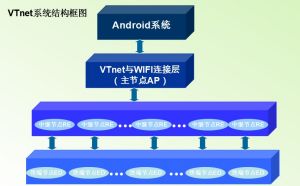

自適應組網系統結構圖用戶也可以由終端節點層定時上報數據系統，由中繼節點收集後打包上傳給主節點，再上報Android系統設備。
UART：通用異步接收/傳送
MCU：微控制器
AP：接入設備（AccessPoint）
RE：中繼設備（RangeExtend）
ED：終端節點（EndDevice）
系統特點
·無需連線，降低安裝維護成本，真正的自適應組網
·採用乙太網IEEE802.3標準的組網方式
·相互間沒有直接的電氣連線，電氣相互干擾的問題就不存在了。
·有些無法連線的條件，必須使用無線設備
·強大的計算功能，每個主機可帶200個以上節點
·增加中繼功能，通信距離大大增加
·採用樹形自適應組網功能，更低功耗，更節省成本
·採用andior系統處理管理數據，操作簡單。
·可選用多種模組而不像是zigbee僅限於CC2530之類的模組
硬體配置
系統推薦的主機模組：VT-DTMSD3-433
該模組的基本特點：
⊙工作頻段410~480MHz,可訂製169M/868M/915M/950M
⊙視距情況下，離地高度>1米放置，可靠傳輸距離達5000米
⊙全頻段頻率工作，雜散諧波輸出低於‐36dBm
⊙強大的接收信號處理系統電路，無近距離信號飽合問題
⊙提供透明的數據傳輸，能適應任何標準的用戶協定
⊙基於2‐FSK/4‐GFSK的調製方式，抗突發乾擾和隨機干擾能力強
⊙自動過濾掉噪聲產生的虛假數據
⊙標準配置提供10個信道，滿足用戶多種通信組合方式
⊙提供UART接口
⊙接口波特率默認為9600bps，8N1格式
⊙半雙工通信，自動完成空中數據收/發，用戶無需編寫多餘程式，只要從接口收/發數據即可
⊙3.3V供電，接收電流<27mA，發射電流<320mA
⊙多種天線配置方案，滿足不同結構要求
⊙可貼片也可插針安裝
系統推薦從機模組
系統推薦的從機模組：VT-DTMSX5-433
如右圖所示是該模組的兩種封裝形式
其基本特點如下：
⊙基於GFSK的調製方式，抗突發乾擾和隨機干擾能力強
⊙視距情況下，天線放置位置>1米，可靠傳輸距離達300米
⊙提供透明的數據傳輸，能適應任何標準的用戶協定
⊙自動過濾掉噪聲產生的虛假數據
⊙標準配置提供51個信道，
⊙滿足用戶多種通信組合方式
⊙提供UART接口
⊙接口波特率默認為9600bps，8N1格式
⊙半雙工通信，自動完成空中數據收/發，用戶無需編寫多餘程式，只要從接口收/發數據即可
⊙3.3V供電，接收電流<25mA，
⊙發射電流<40mA
⊙採用Soc方案，單片集成RF和MCU，外圍電路少，可靠性高
⊙多種天線配置方案，滿足不同結構要求
軟體結構
VTnet的組網功能，包括網路的建立、節點的加入和網路恢復

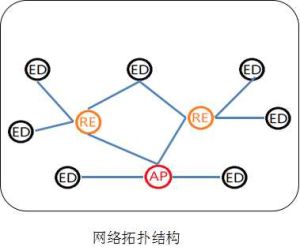

自適應組網拓撲圖VTnet系統拓撲圖
VTnet的數據傳輸功能，包括廣播、單播輪循、數據透傳和中繼
其網路拓撲結構：
網路建立起來後，網路內的所有節點都保存必要的網路信息，掉電不丟失，在模組重啟、復位或意外掉電後，模組再次工作時，將自動恢復網路的狀態信息，以保證網路的正常運行。
數據傳輸
在默認的配置下，模組的數據傳輸模式為透傳模式。AP模組收到串口數據後，以廣播的方式傳送出去；收到無線數據，則從串口輸出。RE和ED模組收到串口數據後，直接傳給PA模組；收到AP模組的無線數據，則從串口輸出。例如，從AP模組的串口助手軟體輸入“Hello,VTNet!”，所有的RE和ED模組的串口助手軟體上都顯示“Hello,VTNet!”。從任何一個RE或ED模組的軟體輸入“Hello,AP!”，AP模組的軟體上將顯示出“Hello,AP!”。
注意，這種模式下，AP模組向RE和ED模組傳數據時，是不帶應答的，而RE和ED模組向AP模組傳時，是帶應答的。RE和ED模組只能接收來自AP模組的無線數據，也只能向AP模組傳輸數據。如果ED模組傳送的數據不能直接傳到AP模組，將通過RE模組傳輸。RE模組只轉發AP和ED模組的數據，不轉發RE模組的數據。
性能對比
| 網路協定 | 直線距離 | 發射功率 | 穿牆能力 | 信道 | 頻率 | 傳輸速率 | 休眠電流 | 組網方式 | 安裝要求 |
| VTnet | 300-5000米（可選） | 10mW-1W | >10堵牆 | 51 | 433/868/2.4G | 1.2K-500K | <1uA | 樹形 | 主動下發自動組網 |
| zigbee | 30-500米（可選） | 3mW-200mW | 1堵牆 | 64 | 2.4G | 250K | <4uA | mesh | 主動下發自動組網 |
| BLE | 50米 | 100mW | 1堵牆 | 4 | 2.4G | 1M | 3uA | 點對點 | 需要配對 |
| WIFI | 30-300米（可選） | 450mW-5W | 3-5堵牆 | 13 | 2.4G | 54M | 2mA | 星形 | 需要設定配對 |
