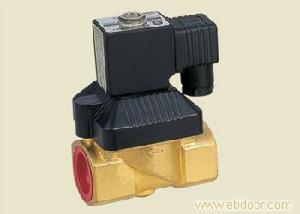

簡介
膜片式電磁閥是用來控制流體的自動化基礎元件，屬於執行器；並不限於液壓，氣動。電磁閥用於控制液壓流動方向，工廠的機械裝置一般都由液壓鋼控制，所以就會用到電磁閥。
工作原理
膜片式電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然後通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
二位二通常閉型電磁閥,斷電關閉,通電打開;產品為系列化生產,體積小,流量大,適用範圍廣閥體材質為:鍛銅,鑄銅(只限 32、40、50)15:20:57環境溫度:0℃～65℃
介質溫度: 0℃～120℃ 安裝:按閥上所標流向箭頭,為增強使用壽命和可靠性,最好線圈向上,水平安裝
電壓:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V ±10%允許波動 16～25mm可選配德國NASS線圈
密封件:可採用NBR、VITON、EPDM等多種,以適用於不同流體的開關控制.
銅系列大口徑直動式電磁閥〈常閉型〉型號規格
| 接管口徑 流量通徑 mm | CV值 | 壓力差（Kgf/cm2) | 最大 流體 溫度 | 線圈 | 功率 | 外行尺寸 長×寬×高 A×B×H | 重量 KG | ||||||||
| 最小 壓力 | 最大工作壓力 | ||||||||||||||
| 空氣瓦斯 | 水、熱水液體 | 輕油≤20CST | F | VA | W | ||||||||||
| AC | DC | AC | DC | AC | DC | 配置 | AC220V | DC24V | |||||||
| 3/8” | 16 | 4.8 | 0 | 10 | 6 | 10 | 6 | 7 | 120 | D | 33 | 20 | 69×57×106 | 0.9 | |
| 1/2” | 16 | 4.8 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80 | D | 33 | 20 | 69×57×106 | 0.9 |
| 3/4” | 20 | 7.6 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80 | D | 33 | 20 | 73×57×114 | 1.08 |
| 1” | 25 | 12 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80 | D | 33 | 20 | 99×77×121 | 1.4 |
| 11/4” | 32 | 24 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80 | D | 70 | 40 | 112×86.5×150 | 2.5 |
| 11/2” | 40 | 29 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80 | D | 70 | 40 | 123×94×160 | 2.9 |
| 2” | 50 | 48 | 0 | 10 | 6 | 10 | 6 | 7 | 4 | 80 | D | 70 | 40 | 168×123×183 | 5.2 |
使用和維護
1、建議使用單位指派專人負責，使用和維護
2、每年1-2次的定期檢修是電磁閥可靠工作和長壽的最佳方法。電磁閥內部的下列4種情況，是妨礙電磁閥正常工作與縮短壽命的原因。
⑴、使用中介質發生變化
⑵、接管內生鏽
⑶、空壓機的油氧化，產生碳粒焦油等雜物，混入管道 2.4管道中有塵粒污垢等雜質
3、電磁閥安裝後或長時間停用後再次投入運行時須通入介質試動作數次工作正常後方可正式使用
4、在維護之前,必須切斷電源,卸去介質壓力.
5、線圈組件不宜拆開
6、拆開電磁閥進行清洗時,可使用煤油`三氯乙烯等溶液.但應注意橡膠件可能會溶漲,因此要把它更換.
7、拆開清洗時,各零部件要按順序恢復原狀裝好.）
