簡介：
腔體合路器廣泛套用於一般通信網中繼站、各類專用及公用移動通信網中。套用腔體合路器可將2～16台基地發射機接入一根發射天線上，這不僅節省了天線、饋線及塔台架設的工程費用，更重要的是：由於本產品採用了高Q腔體和環行隔離器等組件，就能更好的抑制發射機的帶外噪聲和高次諧波，提高了發射頻譜的純度，從根本上改善了多天線架設中難以解決的互調干擾問題。

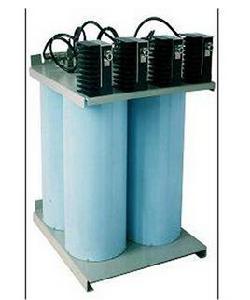

腔體合路器
腔體合路器原理：
腔體實際上是一個四分之一波長的高Q帶通濾波器，可採用方腔或同軸圓形腔體及特殊結構材料製成的可調諧式活塞，可以覆蓋用戶所用頻段，由於採用特殊的結構設計和材料，保證了高Q腔體的高選擇性，低插入損耗及溫度穩定性。
基地發射機的射頻信號通過隔離器進入高Q腔體後，進一步提高了發射功率信號的選擇性和對帶外噪聲及高次諧波的抑制能力。
環行隔離器是利用磁化的鐵氧體以獲得非互易的相位移或非互易的偏振面的旋轉原理而構成的單嚮導通超高頻器件，該器件對正向通過的射頻功率信號，具有很小的插入損耗，而對反向通過的射頻功率信號卻具有約幾十分貝的衰減，從而提高了發射機的隔離度，避免了發射機合路器產生互調干擾。
腔體合路器採用的是大功率雙節環行隔離器，其正向插入損耗小於0.7分貝而反向隔離度可達80分貝，雙節環行隔離器的每一節接入一隻吸收負載以與整個系統匹配，並吸收在工作中由於天線及饋線駐波比變化所反射的功率信號，並進一步保護了發射機的末級功放。
腔體合路器採用了多指標（功率、駐波、插損）合一的特殊器件匹配盒式方式組成的匯接網路，相比同類產品具有駐波係數小（<1.1）, 插損小（二合一小於2.2dB）等優點，並利用一定長度的同軸電纜與高Q腔體及天線相匹配，以保證其電性能指標達到最佳 。
腔體合路器結構分類：
1. 方腔合路器：
方腔二合一合路器：
1） FH360F2雙路合路器，是一個兩進一出的器件。可在350~370MHz的範圍內實現任意相隔大於200KHz的信號的合路。
2） FH390F2雙路合路器，是一個兩進一出的器件。可在380~400MHz的範圍內實現任意相隔大於200KHz的信號的合路。
3） FH420F2雙路合路器，是一個兩進一出的器件。可在410~430MHz的範圍內實現任意相隔大於200KHz的信號的合路。
4） FH460F2雙路合路器，是一個兩進一出的器件。可在450~474MHz的範圍內實現任意相隔大於200KHz的信號的合路。
方腔多合一合路器：
主要有FH360F4，FH360F8，FH390F4，FH390F8，FH420F4，FH420F8，FH460F4，FH460F8等4合路或8合路器件，頻率可覆蓋350~474MHz.
2. 圓腔合路器：
圓腔二合一合路器：
1） FH150Y2雙路合路器，是一個兩進一出的器件。可在140~174MHz的範圍內實現任意相隔大於200KHz的信號的合路。
2） FH230Y2雙路合路器，是一個兩進一出的器件。可在225~235MHz的範圍內實現任意相隔大於200KHz的信號的合路。
圓腔多合一合路器：
主要有FH150Y(3,4,6,8，10)和FH230Y（3,4,6,8，10）等3合路到最多10合路器件，頻率可覆蓋140~235MHz.
結構特徵：
腔體合路器選用優質銅材，腔體Q值高，損耗小；選用高溫低膨脹的因瓦合金，使腔體溫度係數高；機架選用鋁合金材料，使產品重量輕。
使用說明：
以二信道系統為例說明：
二信道基站系統連線圖安裝和調整：
產品機架上標有TX標記的連線埠是發射機接口，用戶只需根據TX連線埠的頻率標誌接相應頻率的尋呼發射機，標有ANT標記處的連線埠是尋呼台發射天線接口。產品在出廠前已按技術參數的要求調試好，用戶只須按標示連線電纜，即可投入使用。
