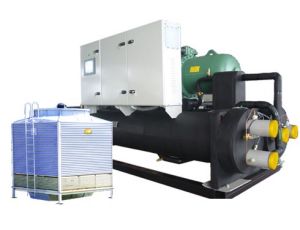

能源塔熱泵系統
定義
能源塔是利用水和空氣的接觸,冬季制熱是按照供熱負荷能力設計的換熱面積,利用冰點低於零度的載體介質,高效提取低溫環境下的相對濕度較高的空氣中的低品位熱能,通過向能源塔熱泵機組輸入少量高品位能源,實現低溫環境下低品位熱能向高品位轉移,對建築物進行供熱以及提供熱水。夏季製冷,通過蒸發作用來散去空調中產生的廢熱的一種設備。
能源塔熱泵系統特點
1.工作環境範圍廣
冬季,由於充分利用了氣候、氣象條件陰雨連綿,潮濕陰冷,濕球溫度高,能量儲藏巨大的特點,能源塔提取低品位能性能相對比風冷熱泵穩定.整個冬季機組的性能係數COP可在3.0~3.5範圍內變化。
2.一機多用
取代原來水冷系統+燃油/燃氣/燃煤鍋爐,節省占地面積。能源塔熱泵系統不僅可以夏季製冷、冬季供暖,而且機組還可以提供一年四季生活熱水,特別是夏季機組可以做熱回收將室內熱量收集起來轉移到生活熱水中,相當於夏季免費製取生活熱水
3.能效比高
夏季,由於能源塔是按照冬季提取顯熱負荷能力設計的,轉化為冷卻塔後有足夠地換熱面積可承受瞬間高峰空調餘熱負荷,冷卻水溫低,換熱效率最高。機組的能效比EER可在4.2~4.5範圍內變化,節能效果顯著.
比風冷熱泵機組可節能25%~30%;同土壤源熱泵空調相比節能效果相近。能源塔提取低品位能不受能量儲藏的限制,可為賓館酒店提供充足生活熱水.
4.高效環保
由於能源塔採用了特殊結構設計,冬季載體循環提取低品位能,有效地利用濕球溫度高儲藏的巨大能量的特點,省去了為輔助供熱時即不衛生又污染環境鍋爐.夏季採用常規製冷,載體循環換熱面積大能效高。還可提供生活熱水,一機三用。提高了設備使用率,降低了初投資,節能環保.
5.熱泵機組使用壽命持久
熱泵機組冬季使用的熱源,是月波動很小的濕球溫度顯熱能,蒸發壓力穩定度和蒸發溫度都高於風冷熱泵,使得機組比風冷熱泵機組有更寬的運行範圍;
熱泵機組夏季使用的冷源,是汽化蒸發潛熱帶走空調餘熱,能源塔在夏季有足夠的蒸發麵積可承受瞬間高峰空調餘熱負荷,冷卻水溫低,效率高。全年運行與風冷熱泵比較,機組能耗小,磨損輕,壽命長。
6、不受地質條件及場地限制
能源塔熱泵系統適用於室外濕球溫度高於-9℃以上長江以南地區。
1)與地源熱泵比:不受地質條件的制約,占地面積小;
2)與水源熱泵比:不依賴地下水、地表水等熱源;
3)與風冷熱泵比:主機放置在機房,噪音小,功率大。
7、初投資低、性價比高
能源塔熱泵系統綜合經濟性能較高,用於夏季製冷時具有負壓蒸發冷卻水溫度低的節能特點;用於冬季供暖時,採用低溫寬頻技術和負溫度噴淋防霜溶液。
能源塔熱泵在中國長江流域以南,平均氣溫2℃左右的氣候下:
1)對比單冷機+燃油鍋爐耗能低45%左右;
2)對比單冷機+燃氣鍋爐耗能低25%左右;
3)對比混合源地源熱泵能高5%左右,但初投資低40%左右。
能源塔熱泵機組特點
1.主機超寬工況適應範圍;
2.乾式/滿液式防腐蒸發器
3.載冷劑濃度、冰點線上監測;
4.根據環境溫度自動調整冰點保護;
5.外加油冷卻器,油溫自動可調;
6.蒸發器多層防凍設計;
7.自動溶液微調;
8.制熱功率按照能源塔工況標註,充分考慮了冬季惡劣工況;
9.可選的全熱回收功能。
能源塔特點
1、按照吸熱特點組織載冷劑和風的流程;
2、逆流式換熱設計;
3、閉式防飄失設計;
4、模組化組合設計;
5、冬季補水口防結冰;
6、負溫度溶液防霜工藝
7、三級換熱器設計;
8、風機、支架、管路採用船舶防腐措施;
9、流量按照吸熱設計,夏季兼做高效冷卻塔;
10、低飄鹽率:0.001%;
11、低噪音設計
12、大容積底盤;
13、下雨防護。
