聲光Q開關電源

聲光Q開關電源顧名思義就是聲光Q開關使用的電源，或者說驅動聲光Q開關的電源。其是一種驅動Q開關元件工作的專用電源。它根據外部控制信號將相應的射頻信號施加到Q開關元件上完成雷射有無控制和進行Q調製。

組成

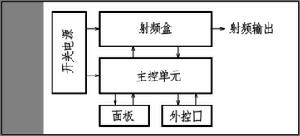

由五部分組成：開關電源、射頻單元、主控板、對外接口、控制臺。

聲光Q開關結構圖

影響因素

聲光Q開關電源輸出的射頻功率的大小直接影響Q開關工作的性能。射頻功率過小，Q開關元件能關斷的雷射功率則偏小。射頻功率過大，Q開關元件能關斷的雷射功率增大，但Q調製輸出的雷射峰值功率減小。因此，針對不同的Q開關元件和不同的套用場合，應當輸出射頻功率調節到適當的值。由於各家公司的調節方法不一。在此就不多介紹。

調製脈衝的產生

驅動器內部的脈衝發生單元實際上便是壓/頻（V/F）轉換線路。改變壓/頻（V/F）轉換器的輸入電壓。可以線性地調節調製脈衝的重複頻率。輸入電壓越高頻率越高。

套用

聲光Q開關跟聲光Q開電源搭配可以使用到各種雷射設備上對雷射進行調製，如：雷射打標、雷射調阻、醫療雷射、雷射劃片等各種場合。
