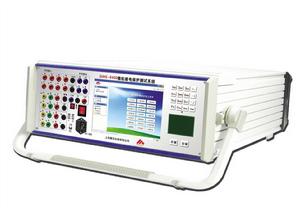

產品介紹
繼電器保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。
主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放，自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。
繼電器保護測試儀體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品特點
1.智慧型型主機，主機採用高速高性能數位訊號處理器運算速度快，傳輸頻頻寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前同類輸出方式中的最高水平。由於點數多，波形的保真度極高，失真極小，特別是在諧波輸出時，即使對6次諧波、300Hz也可以達到每周波60點的高密度。
2.單機獨立運行
裝置由方便靈活的旋轉滑鼠通過大螢幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，並可模擬各種複雜的瞬時性、永久性、轉換性故障進行整組試驗。
3.聯接電腦運行
通過windows 98平台上的全套中文操作軟體，可進行各種大型複雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪製故障波形，在線上列印報表等。
4.16位DAC晶片
16位高解析度確保擬合波形精度高，線性度好。小信號輸出亦保證極小失真。
5.大螢幕LCD顯示屏
本機採用320×240點陣大螢幕高解析度圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
6.“傻瓜式”操作
採用先進的控制器“旋轉滑鼠”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
7.新型高保真功放
輸出級採用新型大功率模組式高保真功放部件，既可作電流輸出也可作電壓輸出，輸出功率大，每相電壓可輸出高達AC100V，電流三並輸出高達AC90A。精度好，可靠性高。
8.電流、電壓直接輸出
相電壓、相電流採用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，並可變角度、變頻率，可疊加0-6次諧波。
9.自我保護
採用合理設計的散熱結構，並具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
10.接點豐富
具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0－250V電位接點兼容方式，可智慧型自動識別。
11. 主機一體化單機箱結構
只用交流220V電源，開機即可工作。體積小，重量輕，易攜帶，流動試驗方便。
12. 性價比高
屬於跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
產品參數
額定數據
| 電 流 輸 出 | 交 流 | 相電流輸出（有效值） 0-40A/每相 三並電流輸出（有效值） 0-120A 相電流長時間允許工作值（有效值） 8A/每相 相電流最大輸出容量 400VA 三並電流120A時最大容量 900VA 三並電流120A時允許工作時間 30s 頻率範圍（基波） 20-400Hz 諧波次數 1-9次 |
| 直 流 | 相電流輸出 0-±10A/每相 最大輸出負載電壓 20V | |
| 電 壓 輸 出 | 交 流 | 相電壓輸出（有效值） 0-100V 線電壓輸出（有效值） 0-200V 相電壓/線電壓輸出功率 50VA/100VA 頻率範圍（基波） 20-400Hz 諧波次數 1-9次 |
| 直 流 | 相電壓輸出幅值 0-±140V 線電壓輸出幅值 0-±280V 相電壓/線電壓輸出功率 50VA/100VA | |
| 開關量輸入 | 空接點 1-20mA,24V 電位接點輸入 “0”：0- +6V； “1”：+11V- +250V | |
| 開關量輸出 | 空接點接點 DC：220V/0.2A； AC：220V/0.5A | |
| 時間測量 | 測量範圍 0.1ms-9999s | |
| 電源電壓 | 允許範圍 AC220V±10%,50/60Hz | |
| 環境溫度 | 允許範圍 -10℃- +50℃ | |
| 體積重量 | 體積：400×300×180mm3 重量：18kg | |
測量精度
| 額 定 范 圍 內 精 度 | 電 流 | 交流相電流 <0.5% 交流大電流端子輸出 <0.5% 直流電流 <0.5% |
| 電 壓 | 交流電壓 <0.5% 直流電壓 <1% |
產品設計
繼電器保護測試儀採用高性能工控機作為控制微機，直接運行 Windows作業系統，裝置面板帶有6.4 ” TFT真彩色LCD顯示器、軌跡球和最佳化鍵盤，不用外接滑鼠或鍵盤就可直接使用。裝置背板設有USB口、10-100M網口、串列通信口等，可方便地進行數據存取、數據通信和進行軟體升級等。
試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由軌跡球和面板鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。
裝置面板上另外還裝有鍵盤及滑鼠插口，若想使用外接滑鼠和鍵盤，則在開機前分別插入相應插口，這樣操作裝置如同操作台式計算機一樣。
產品特徵
相電流、電壓不採用升流、升壓器，而採用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特徵。
功放電路採用進口大功率高保真模組式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗餘和熱容量。
功放電路具有完備的過熱、過流、過壓及短路保護。當電流迴路出現過流，電壓迴路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，並給出告警信號顯示。
為防止大電流下長期工作引起功放電路過熱，裝置設定了大電流下軟體限時。8A及以下輸出時裝置可長期工作，當電流超過8A時，軟體限時啟動，限時時間到，軟體自動關閉功率輸出並給出告警指示。輸出電流越大，限時越短。
直流電源輸出
裝置機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。為該電源還設定了一個電位器，可在 80%－110% 範圍內調節。該電源輸出電流最大可達1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘迴路電源。該電源如過載或短路，將燒壞兩個電壓迴路保險（2A/250V），此時更換此兩個保險管即可。
