線圈靶

兩線圈靶中心位置不一致， 線圈靶測速裝置， (1)

在兵器研製及射表編制的過程中， 測量彈丸的速度是一項至關重要的內容， 其中線圈靶是廣泛使用的一種區域裝置 線圈靶測速的優點是線圈靶不接觸測試彈丸， 不影響彈丸的飛行運動軌跡， 可以連續重複使用， 方便迅速， 但是在實際使用中， 線圈靶測速會受到噪聲因素的干擾。 例如， 在測速過程中， 兩線圈靶中心位置不一致， 彈丸以一定的偏移量穿越線圈靶等都會影響線圈靶的測速精度 。
線圈靶測速裝置

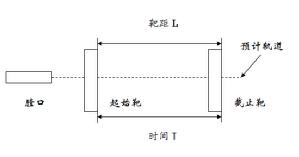

線圈靶測速裝置， 它是一種感測器， 是將起始靶和截止靶置於預定軌道且間隔一定距離L 當磁化彈丸依次穿越兩靶時， 產生起始和截止兩個信號， 用這兩個信號控制測時儀，便可測得彈丸在該區間的飛行時間 T， 根據式( 1) ， 可計算出彈丸穿越兩個線圈靶間的平均速度也即該區間中點的瞬時速度線圈靶測速裝置如圖所示
v=L/T (1)
