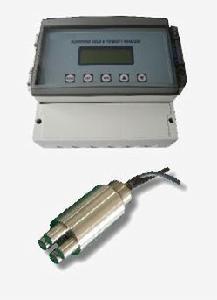

線上污泥濃度計

懸浮物（污泥）濃度計是為測量市政污水和工業廢水處理過程中懸浮固體濃度而設計的線上監測儀表。可套用於檢測生化處理過程的活性污泥濃度變化，提供連續、準確的測量結果。採用創新的多光束相互補償技術，能夠消除感測器光窗粘污造成的測量誤差，明顯地提高測量精度，減少了維護工作量，提高了工作可靠性，特別適用於污水處理領域惡劣的工況。此外，感測器帶有空氣吹掃清洗功能，通過外接壓縮空氣可以實現儀器儀表的自動定時清洗功能。

性能特點

線上污泥濃度計

●創新的多光束相互補償技術，消除光窗粘污造成的測量誤差；

●空氣自清洗功能，基本免維護；

●測量方式自動轉換適應大量程範圍；

●數位化感測器，信號處理集成在感測器中，大大提高了測量的可靠性和穩定性；

●光學帶通濾波和調製的激發光有效避免環境光對測量的影響；

●大螢幕液晶顯示，可顯示趨勢線；

●測量單位g/L或mg/L或ppm可選；

●中文選單，操作簡便；

●雙通道輸入，即插即用；

●故障自診斷功能；

●上下限報警和故障報警繼電器輸出。

套用領域

給水池　沉澱池 進水口、出水口、曝氣池、回流污泥、初沉池、二沉池、濃縮池、污泥脫水、造紙廠等． 工作原理

光源發出的紅外光透過被測懸浮物後照射在接收元件上。光線經過被測物吸收、反射和散射後僅有一小部分光線透射過去。透射光的透射率與被測污水懸浮固體含量之間關係，可以用朗伯特-比爾定律來描述，所以通過測量透射光的透射率就可以計算出懸浮物濃度。

常規的單光束測量法容易受到光窗粘污等因素的影響，我們研究的多光束自動補償法通過兩個發射器和兩個接收器產生一系列光路，得到一組數據，通過比較計算這些數據可以自動消除光窗粘污、溫度變化、器件老化等影響，實現穩定、精確的測量。

技術參數

系 統	選單驅動式軟體，具有多點校準功能和約束性編程，可以對測量範圍、繼電器和電流輸出進行設定；
變 送 器	外殼：外層為聚酯的塑膠外殼，符合IP 65 標準； 重量：2 kg
傳 感 器	感測器材質：316不鏽鋼。 電纜：禁止電纜。 電纜長度：標準長度為8m。
電 源	交流220 V，50/60 Hz； 最大消耗功率：15 VA； 保險絲：2 A /220VAC。
顯 示	顯示屏192 × 64像素，可顯示濃度測量值、當前時間、歷史趨勢線等。
測量原理	紅外光透射，四光束測量。
輸出特性	1路4～20mA電流信號隔離輸出，最大負載750歐姆； 2個報警信號繼電器，容量220 VAC/ 2 A，輸出可由用戶設定； 1個沖洗時間繼電器，容量220 VAC/ 2 A，時間可由用戶設定。
測量性能	測量量程：量程根據測量介質不同而不同活性污泥：0~25g/L，二氧化矽：0~400g/L。 測量單位：g/L和mg/L兩種可選擇。 解析度：0.01g/L或1mg/L。 精確度：滿量程的±2%，即±2%FS。 重複性：讀數的±1%或者50 mg/L，取二者中的較大者。
標 定	出廠時對零點和第一點進行了標定，用戶需要在現場進行第一點標定。
工作環境	溫度：0～50℃； 流速：最大3 m/s，最小0.3 m/s； 壓力：最大10 bar 。
清洗裝置（可選）	清洗裝置空氣壓力：最小0.7 bar，最大3.4 bar； 清洗裝置的控制：由MLSS變送器或者用戶定時器控制電磁閥； 清洗裝置的連線：聚丙烯管道（1/4寸）和可重複使用的聚丙烯接頭。
