維修數顯投影儀

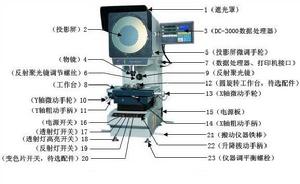

(圖)維修數顯投影儀維修數顯投影儀

數顯投影儀是光、機、電一體化的精密高效測量儀器,能高效率地檢測各種形狀複雜工件的輪廓和表面形狀。例如:樣板、衝壓件、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。廣泛地套用於機械製造業、儀器儀表和鐘錶行業等有關廠礦的計量室和車間。

維修數顯投影儀常見故障及處理方法:
1、移動X、Y軸座標,數據處理器顯示箱數據不變化
先檢查光柵尺是否接觸良好(一般情況X、Y軸二條光柵尺不會同時損壞),排除光柵問題則是數據處理器有故障,需返廠維修或更換。
2、透射燈不亮
用萬用表測量透射燈電源是否正常,電源正常則透射鹵鎢燈燒壞,反之電源部分有故障,請檢查電源板。
3、X、Y軸數據不準確
可通過數據處理器內部參數補償修正,1)線性補償,2)非線性補償。
4、黑屏(數據處理器、燈、風扇都不工作)
檢查市電輸入保險絲是否完好,否則開關電源板損壞,需送廠維修或更換。
5、投影輪廓模糊不清
先檢查鹵鎢燈安裝位置是否正確(安裝不正確,亮度不夠),或數顯投影儀物鏡使用時間過長(超五年),造成光學鏡片內部積壓油污或老化,更換新物鏡即可。
